 EL-O-Matic气动执行器 F 系列详细参数

EL-O-Matic气动执行器 F 系列详细参数

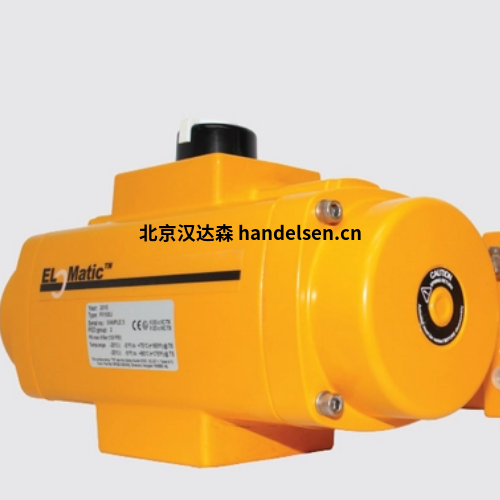

齿轮齿条气动执行器





高质量和经济的执行器





提高工厂和操作员的安全性





过程控制可靠灵活





提高可维护性

一般规格





扭矩范围





双作用: 119 至 38510 lbf.in (13.4 至 4338 Nm) 在 80psig (5.5 barg)





弹簧回位:最大弹簧组时弹簧末端扭矩为 41 至 15867 lbf.in(5 至 1793 Nm)





压力范围





双作用:





— 2.9 至 120 psig(0.2 至 8.3 barg)





弹簧复位:





— 87 至 120 psig(6 至 8.3 barg),最大弹簧设置





— 43.5 至 120 psig(3 至 8.3 barg),弹簧数量减少





压力介质





空气、干燥或润滑的惰性气体





露点至少低于环境温度 10K





对于低于零的应用,采取适当的措施





提到的压力水平是“表压”。表压等于绝对压力减去大气压力。





循环寿命





根据 EN15714-3,正常工作寿命为 500,000 次循环,其中 1 个循环是 1 个打开行程和 1 个关闭行程。





结束





主体:铬酸盐和聚氨酯粉末涂层





端盖:镀铬和聚氨酯粉末涂层





活塞:铬酸盐





小齿轮:硬质阳极氧化





紧固件:不锈钢或 Deltatone 涂层润滑





嘉实多高温润滑脂(或同等产品)





温度范围





标准:-4°F 至 176°F(-20°C 至 +80°C)





选项:





— 低温:-40°F 至 176°F(-40°C 至 +80°C)





— 高温:+14°F 至 250°F(-10°C 至 +120°C
