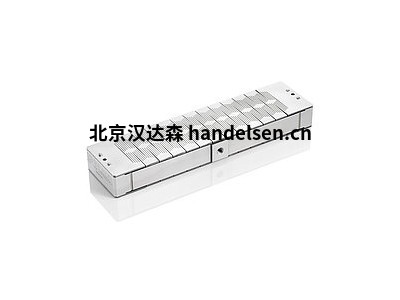

Physik InstrumenteP-602 压电移动高刚度线性压电执行器

　线性运动的弯曲导轨，具有最小尖端和倾斜

　　行驶范围为 1 mm

　　力到 100 N

　　硬质无反弹结构

　　提供集成位置传感器汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　PICMA、压电®的使用寿命

　　适用于自适应系统技术、纳米打印工艺或机床的力生成的理想 OEM 执行器

　　具有更长的行驶距离、更短的响应时间或非磁性的定制版本

　　应用程序字段

　　纳米定位

　　高速切换

　　补丁夹汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　微量

　　自适应系统技术/自动化

　　光子/集成光学

　　生物汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　零播放弯曲导轨实现高导轨精度

　　弯曲导轨无需维护、摩擦和磨损，无需润滑。其刚度允许高负载能力，对冲击和振动不敏感。它们 100% 真空兼容，在宽的温度范围内工作。

　　得益于 PICMA、压®器，使用寿命之长

　　获得专利的PICMA®压电执行器是全陶瓷绝缘的。这可保护它们免受泄漏电流增加导致的湿度和故障的影响。PICMA®执行器的使用寿命是传统聚合物绝缘执行器的十倍。事实证明，1000亿次循环没有一次故障。

　　规格

　　P-602.100 /

　　P-602.1S0 /

　　P-602.1SL

　　P-602.300 /

　　P-602.3S0 /

　　P-602.3SL

　　P-602.500 /

　　P-602.5S0 /

　　P-602.5SL

　　P-602.108 /

　　P-602.1S8 /

　　P-602.1L8

　　P-602.308 /

　　P-602.3S8 /

　　P-602.3L8

　　P-602.508 /

　　P-602.5S8 /

　　P-602.5L8

　　P-602.800 /

　　P-602.8S0 /

　　P-602.8SL

　　单位

　　活动轴

　　Ⅹ

　　Ⅹ

　　Ⅹ

　　Ⅹ

　　Ⅹ

　　Ⅹ

　　Ⅹ

　　运动和定位

　　集成传感器

　　\ / SGS / SGS

　　\ / SGS / SGS

　　\ / SGS / SGS

　　\ / SGS / SGS

　　\ / SGS / SGS

　　\ / SGS / SGS

　　\ / SGS / SGS

　　行驶范围在 -20 至 120 V，开环

　　120

　　300

　　600

　　100

　　300

　　500

　　1000

　　微米

　　行驶范围，闭环

　　– / 100 / 100

　　– / 300 / 300

　　– / 500 / 500

　　– / 100 / 100

　　– / 300 / 300

　　– / 500 / 500

　　– / 1000 / 1000

　　微米

　　分辨率，开环

　　0.2

　　0.3

　　0.4

　　0.2

　　0.3

　　0.4

　　0.5

　　纳米

　　分辨率，闭环

　　– / 2 / 2

　　– / 3 / 3

　　– / 3 / 3

　　– / 2 / 2

　　– / 3 / 3

　　– / 3 / 3

　　– / 7 / 7

　　纳米

　　线性误差，闭环

　　– / 0.5 / 0.5

　　– / 0.5 / 0.5

　　– / 0.5 / 0.5

　　– / 0.5 / 0.5

　　– / 0.5 / 0.5

　　– / 0.5 / 0.5

　　– / 1.5 / 1.5

　　%

　　重复

　　– / 10 / 10

　　– / 20 / 20

　　– / 35 / 35

　　– / 10 / 10

　　– / 20 / 20

　　– / 35 / 35

　　– / 60 / 60

　　纳米

　　机械性能

　　运动方向的硬度

　　0.75

　　0.25

　　0.2

　　2.3

　　0.75

　　0.65

　　0.4

　　N/μm

　　振振频率，无负载

　　1000

　　450

　　230

　　1100

　　480

　　240

　　150

　　赫兹

　　运动方向的力能力

　　70

　　70

　　70

　　100

　　100

　　100

　　100

　　N

　　运动方向的拉力能力

　　5

　　5

　　5

　　5

　　5

　　5

　　5

　　N

　　驱动器属性

　　压电陶瓷

　　PICMA®P-885

　　PICMA®P-885

　　PICMA®P-885

　　PICMA®P-888

　　PICMA®P-888

　　PICMA®P-888

　　PICMA®P-888

　　电容

　　1.5

　　3.1

　　6.2

　　6

　　13

　　26

　　39

　　+F

　　杂项

　　工作温度范围

　　-20 到 80

　　-20 到 80

　　-20 到 80

　　-20 到 80

　　-20 到 80

　　-20 到 80

　　-20 到 80

　　℃

　　材料

　　不锈钢

　　不锈钢

　　不锈钢

　　不锈钢

　　不锈钢

　　不锈钢

　　不锈钢

　　尺寸

　　28 毫米× 17 毫米× 9 毫米

　　46 毫米× 19 毫米× 9 毫米

　　85 毫米× 26 毫米× 9 毫米

　　28 毫米× 22 毫米× 14 毫米

　　46 毫米× 24 毫米× 14 毫米

　　85 毫米× 31 × 14 毫米

　　126 毫米× 34 × 14 毫米

　　质量

　　0.02

　　0.04

　　0.105

　　0.05

　　0.088

　　0.215

　　0.355

　　公斤

　　电缆长度

　　0.5 / 0.5 / 2

　　0.5 / 0.5 / 2

　　0.5 / 0.5 / 2

　　0.5 / 0.5 / 2

　　0.5 / 0.5 / 2

　　0.5 / 0.5 / 2

　　0.5 / 0.5 / 2

　　m

　　电源/传感器连接器

　　裸绞线 / 裸绞线 / LEMO

　　裸绞线 / 裸绞线 / LEMO

　　裸绞线 / 裸绞线 / LEMO

　　裸绞线 / 裸绞线 / LEMO

　　裸绞线 / 裸绞线 / LEMO

　　裸绞线 / 裸绞线 / LEMO

　　裸绞线 / 裸绞线 / LEMO

　　推荐电子产品

　　E-610， E-625， E-831

　　E-610， E-625， E-831

　　E-610， E-625， E-831

　　E-610， E-625， E-831

　　E-610， E-625， E-831

　　E-610， E-625， E-831

　　E-610， E-625， E-831

　　由于PI压电执行器没有摩擦，因此系统的分辨率仅受到放大器噪声和测量技术的影响。

　　所有规格基于室温 (22 °C ±3 °C)。
