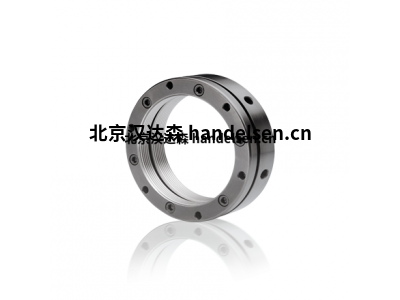

spieth锁紧螺母的工作原理及影响因素

spieth锁紧螺母的工作原理及影响因素

Spieth主要产品：spieth胀紧套、spieth衬套、spieth联轴器、spieth液压胀套、spieth直接导轨、spieth夹紧螺母等

Spieth型号与性能：

Spieth系列：MSR、MSW、MSA、MSF、

Spieth DSM、DSM1、DSM2、DSK、IK、AK、DSL、IL、AL

Spieth FAK、FDK、FSK、FAL、FDL、FSL

Spieth FLW、GLM 、AM-GS
公司简介：

德国SPIETH-MASCHINENELEMENTE GmbH成立于1953年，是一家专门致力于精密机械组件生产与销售的厂商。为了稳步提高质量水平，SPIETH在所有地区实施质量管理体系，ISO 9001认证证实了质量管理体系的有效性，spieth锁紧螺母吴亚男并始终保证客户获得好的质量。SPIETH产品广泛用于机械工程领域，在世界各地用户中享有极高的知名度和优异的品质赞誉。

SPIETH产品的高精度，高性能，加上产品的齐全化，安装的简便性，生产水平的专业化造就了SPIETH产品不可替代的品牌形象

一，锁紧螺母工作原理:

锁紧螺母的工作原理是采用螺母和螺栓之间的摩擦力进行自锁的。但是在动载荷中这种自锁的可靠性就会降低。spieth锁紧螺母吴亚男在一些重要的场合我们就会采取一些防松措施，保证螺母锁紧的可靠性。其中用锁紧螺母就是其中的一种防松措施。

　　第一种是用两个一样的螺母拧在同一支螺栓上，在两个螺母之间附加一个拧紧力矩，使得螺栓连接可靠。

　　第二种是专用的防松螺母，比第一种更可靠，但是结构相对复杂。第三钟比较前两种而言，具有防松效果更好和结构更简单美观并且轴向尺寸更小的特点。需要和一种可以防松垫片一起使用。专用的防松螺母不是六角螺母，而是一中圆螺母，spieth锁紧螺母吴亚男在螺母的圆周上开有3个、4个、6个或者8个缺口（视螺母大小和生产厂家产品系列不同而异），这几个缺口既是拧紧工具的着力点，又是防松垫片卡口的卡入处。

第三种是在螺母的外圆表面至内圆螺纹面钻有贯穿的螺纹孔（一般是2个，在外圆面呈90分布），用来拧入小直径的沉头螺钉，目的是给螺纹施加一个向心方向的力，防止锁紧螺母松开。目前市场上销售的质量比较好的锁紧螺母在螺母的内圆面镶有与该锁紧螺母螺纹一致的铜制小块，用于避免径向顶紧螺钉直接与被锁螺纹接触而损坏后者。这种锁紧螺母在旋转运动类零件的轴端锁紧场合逐步开始应用，比如滚珠丝杠安装端轴承的防松。

胀套原理:

胀套（又称胀紧联结套，免键轴承等）是一种无键联结装置，其原理和用途是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。spieth锁177紧1858螺3804母当承受负荷时，靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。

胀套联接主要有以下优点：对中精度高；安装/调整/拆卸方便；强度高，联结稳定可靠；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。

二，影响因素

锁紧螺母最大拧出力矩受多方面因素的影响。对于锁紧螺母低周疲劳性能的研究，螺纹中径、螺旋升角和牙型斜角均保持不变，仅螺纹片最大弹性恢复力 FNmax和当量摩擦角ρe在重复使用后会出现一定程度的改变。因此，仅需从这两方面对锁紧螺母承受循环载荷时最大拧出力矩的变化规律进行分析。

1、材料应变硬化

材料在循环加载时，会出现“循环应变硬化”或“循环应变软化”现象，即在等幅循环应变情况下，应力幅会随循环次数的增加而出现增加或降低的现象。经过若干循环后，应力幅进入循环稳定状态。锁紧螺母的低周疲劳是在应变为常数的情况下进行的，螺纹片的应变硬化或软化将会影响其最大拧出力矩的大小。用于制造锁紧螺母的合金钢属于循环应变硬化材料，spieth锁177紧1858螺3804母材料硬化会使螺纹片弹性恢复力FN增加，拧出力矩升高。

2、低周疲劳

低周疲劳是指疲劳应力接近或超过材料的屈服极限，材料在每一个应变循环中均有一定量的塑性变形，寿命一般在102到几乘104的范围内，疲劳曲线一般用ε－N曲线表示。有限元计算结果显示，在螺栓拧入锁紧螺母后，螺纹片根部应力较大，表层部分区域处于屈服状态，而螺纹片根部中心区域应变很小，spieth锁177紧1858螺3804母应变情况较为复杂。螺纹片根部应变较高的区域经历往复加载，容易出现低周疲劳，使螺纹片压力降低，拧出力矩减小。

3、摩擦系数

摩擦角是影响拧出力矩的重要因素，摩擦力的存在是锁紧螺母正常工作的基础。锁紧螺母工作时，接触面在螺纹片弹性恢复力作用下存在压力和摩擦力，在重复使用过程中，接触面在循环往复的摩擦作用下，粗糙位置和棱角被磨平而变得光滑，摩擦系数变小，进而减小螺母的最大拧出力矩。

4、制造及装配

由于制造技术限制和精度等原因，使得螺纹边缘存在尖角或零件之间的尺寸配合不协调，在初次装配时，拧入拧出力矩可能会出现一定的起伏或波动，spieth锁177紧1858螺3804母需要经过一定次数的磨合才能得到较为准确的锁紧螺母重复使用特性。

5、收口值

Spieth主要型号：

　　Spieth DSL 35.60

　　Spieth DSL 40.56

　　Spieth DSL 40·62

　　Spieth DSL 40.65

　　Spieth DSL 40.70

　　Spieth DSL 45.68

　　Spieth DSL 45.70

　　Spieth DSL 45.75

　　Spieth DSL 50.72

　　Spieth DSL 50.75

　　Spieth DSL 50.80

　　Spieth DSL 55.80

　　Spieth DSL 55.85

　　Spieth DSL 60.85

　　Spieth DSL 60.90

　　Spieth DSL 65.90

　　Spieth DSL 65.95

　　Spieth DSL 70.100

　　Spieth DSL 75.105

　　Spieth DSL 80.110

　　Spieth DSL 85.120

　　Spieth DSM 14.2

　　Spieth DSM 16.28

　　Spieth DSM 16.1

　　Spieth DSM 16.2

　　Spieth DSM 18.30

　　Spieth DSM 18.2

　　Spieth DSM 19.32

　　Spieth DSM 19.1

　　Spieth DSM 19.2

　　Spieth DSM 20.32

　　Spieth DSM 20.1

　　Spieth DSM 20.2

　　Spieth DSM 22.35

　　Spieth DSM 22.1

　　Spieth DSM 22.2

　　Spieth DSM 24.36

　　Spieth DSM 24.1

　　Spieth DSM 24.2

　　Spieth DSM 25.37

　　Spieth DSM 25.1

　　Spieth DSM 25.2

　　Spieth DSM 28.40

　　Spieth DSM 28.1

　　Spieth DSM 28.2

　　Spieth DSM 30.42

　　Spieth DSM 30.1

　　Spieth DSM 30.2

　　Spieth DSM 32.48

　　Spieth DSM 32.1

　　Spieth DSM 32.2

　　Spieth DSM 35.52

　　Spieth DSM 35.1

　　Spieth DSM 35.2

　　Spieth DSM 38.55

　　Spieth DSM 38.1

　　Spieth DSM 38.2

　　Spieth DSM 40.56

　　Spieth DSM 40.1

　　Spieth DSM 40.2

　　Spieth DSM 42.58

　　Spieth DSM 42.1

　　Spieth DSM 42.2

　　Spieth DSM 45.62

　　Spieth DSM 45.1

　　Spieth DSM 45.2

　　Spieth DSM 48.65

　　Spieth DSM 48.1

　　Spieth DSM 48.2

　　Spieth DSM 50.1

　　Spieth DSM 50.2

　　Spieth DSM 55.1

　　Spieth DSM 55.2

　　Spieth DSM 60.1

　　Spieth DSM 60.2

　　Spieth DSM 65.1

　　Spieth DSM 65.2

　　Spieth DSM 70.1

　　Spieth DSM 70.2

　　Spieth DSM 75.1

　　Spieth DSM 75.2

　　Spieth DSM 80.1

　　Spieth DSM 85.1

　　Spieth AK/IK 8.12

　　Spieth AK/IK 10.15

　　Spieth AK/IK 12.18

　　Spieth AK/IK 14.20

　　Spieth AK/IK 15.22

　　Spieth AK/IK 16.22

　　Spieth AK/IK 18.25

　　Spieth AK/IK 20.32

　　Spieth AK/IK 22.35

　　Spieth AK/IK 25.37

　　Spieth AK/IK 28.40

　　Spieth AK/IK 30.42

　　Spieth AK/IK 32.48

　　Spieth AK/IK 35.52

　　Spieth AK/IK 40.56

　　Spieth AK/IK 45.68

　　Spieth AK/IK 50.72

　　Spieth AK/IK 55.80

　　Spieth AK/IK 60.85

　　Spieth AK/IK 63.88

　　Spieth AK/IK 65.90

　　Spieth AK/IK 70.100

　　Spieth AK/IK 75.105

　　Spieth AK/IK 80.110

　　Spieth AK/IK 85.115

　　Spieth AK/IK 90.120

　　Spieth AK/IK 95.125

　　Spieth AK/IK 100.130

　　Spieth AK/IK 110.140

　　Spieth AK/IK 120.150

　　Spieth AK/IK 125.155

　　Spieth AK/IK 130.160

　　Spieth AK/IK 140.170

　　Spieth AK/IK 150.180

　　Spieth AL/IL 8.12

　　Spieth AL/IL 10.15

　　Spieth AL/IL 12.18

　　Spieth AL/IL 14.20

　　Spieth AL/IL 15.22

　　Spieth AL/IL 16.22

　　Spieth AL/IL 18.25

　　Spieth AL/IL 20.32

　　Spieth AL/IL 22.35

　　Spieth AL/IL 25.37

　　Spieth AL/IL 28.40

　　Spieth AL/IL 30.42

　　Spieth AL/IL 32.48

　　Spieth AL/IL 35.52

　　Spieth AL/IL 40.56

　　Spieth AL/IL 45.68

　　Spieth AL/IL 50.72

　　Spieth AL/IL 55.80

　　Spieth AL/IL 60.85

　　Spieth AL/IL 63.88

　　Spieth AL/IL 65.90

　　Spieth AL/IL 70.100

　　Spieth AL/IL 75.105

　　Spieth AL/IL 80.110

　　Spieth AL/IL 85.115

　　Spieth AL/IL 90.120

　　Spieth AL/IL 95.125

　　Spieth AL/IL 100.130

　　Spieth AL/IL 110.140

　　Spieth AL/IL 120.150

　　Spieth AL/IL 125.155

　　Spieth AL/IL 130.160

　　Spieth AL/IL 140.170

　　Spieth AL/IL 150.180

　　Spieth FDK 20.37

　　Spieth FDK 25.42

　　Spieth FDK 30.47

　　Spieth FDK 35.55

　　Spieth FDK 40.62

　　Spieth FDK 45.68

　　Spieth FDK 50.72

　　Spieth FDK 55.80

　　Spieth FDK 60.85

　　Spieth FDK 65.90

　　Spieth FDK 70.100

　　Spieth FDK 75.105

　　Spieth FDK 80.110

　　Spieth FDK 85.120

　　Spieth FDK 90.125

　　Spieth FDK 95.130

　　Spieth FDK 100.140

　　Spieth FDK 110.150

　　Spieth FDK 120.165

　　Spieth FDK 130.180

　　Spieth FDK 140.190

　　Spieth FDK 150.200

　　Spieth FDL 20.37

　　Spieth FDL 25.42

　　Spieth FDL 30.47

　　Spieth FDL 35.55

　　Spieth FDL 40.62

　　Spieth FDL 45.68

　　Spieth FDL 50.72

　　Spieth FDL 55.80

　　Spieth FDL 60.85

　　Spieth FDL 65.90

　　Spieth FDL 70.100

　　Spieth FDL 75.105

　　Spieth FDL 80.110

　　Spieth FDL 85.120

　　Spieth FDL 90.125

　　Spieth FDL 95.130

　　Spieth FDL 100.140

　　Spieth FDL 110.150

　　Spieth FDL 120.165

　　Spieth FDL 130.180

　　Spieth FDL 140.190

　　Spieth FDL 150.200

　　Spieth FSK 20.37

　　Spieth FSK 25.42

　　Spieth FSK 30.47

　　Spieth FSK 35.55

　　Spieth FSK 40.62

　　Spieth FSK 45.68

　　Spieth FSK 50.72

　　Spieth FSK 55.80

　　Spieth FSK 60.85

　　Spieth FSK 65.90

　　Spieth FSK 70.100

　　Spieth FSK 75.105

　　Spieth FSK 80.110

　　Spieth FSK 85.120

　　Spieth FSK 90.125

　　Spieth FSK 95.130

　　Spieth FSK 100.140

　　Spieth FSK 110.150

　　Spieth FSK 120.165

　　Spieth FSK 130.180

　　Spieth FSK 140.190

　　Spieth FSK 150.200

　　Spieth FSL 20.37

　　Spieth FSL 25.42

　　Spieth FSL 30.47

　　Spieth FSL 35.55

　　Spieth FSL 40.62

　　Spieth FSL 45.68

　　Spieth FSL 50.72

　　Spieth FSL 55.80

　　Spieth FSL 60.85

　　Spieth FSL 65.90

　　Spieth FSL 70.100

　　Spieth FSL 75.105

　　Spieth FSL 80.110

　　Spieth FSL 85.120

　　Spieth FSL 90.125

　　Spieth FSL 95.130

　　Spieth FSL 100.140

　　Spieth FSL 110.150

　　Spieth FSL 120.165

　　Spieth FSL 130.180

　　Spieth FSL 140.190

　　Spieth FSL 150.200

　　Spieth FAK 35.52

　　Spieth FAK 40.56

　　Spieth FAK 45.68

　　Spieth FAK 50.72

　　Spieth FAK 55.80

　　Spieth FAK 60.85

　　Spieth FAK 65.90

　　Spieth FAK 70.100

　　Spieth FAK 75.105

　　Spieth FAK 80.110

　　Spieth FAK 85.115

　　Spieth FAK 90.120

　　Spieth FAK 100.130

　　Spieth FAK 110.140

　　Spieth FAK 120.150

　　Spieth FAK 130.160

　　Spieth FAK 140.170

　　Spieth FAK 150.180

　　Spieth FAL 35.52

　　Spieth FAL 40.56

　　Spieth FAL 45.68

　　Spieth FAL 50.72

　　Spieth FAL 55.80

　　Spieth FAL 60.85

　　Spieth FAL 65.90

　　Spieth FAL 70.100

　　Spieth FAL 75.105

　　Spieth FAL 80.110

　　Spieth FAL 85.115

　　Spieth FAL 90.120

　　Spieth FAL 100.130

　　Spieth FAL 110.140

　　Spieth FAL 120.150

　　Spieth FAL 130.160

　　Spieth FAL 140.170

　　Spieth FAL 150.180

　　Spieth FLW 6

　　Spieth FLW 8

　　Spieth FLW 10

　　Spieth FLW 12

　　Spieth FLW 12/1

　　Spieth FLW 15

　　Spieth FLW 15/1

　　Spieth GLM 30.55

　　Spieth GLM 35.60

　　Spieth GLM 40.65

　　Spieth GLM 45.70

　　Spieth GLM 50.80

　　Spieth GLM 55.85

　　Spieth GLM 60.90

　　Spieth GLM 65.100

　　Spieth GLM 70.105

　　Spieth GLM 75.110

　　Spieth GLM 80.115

　　Spieth GLM 85.120

　　Spieth GLM 90.125

　　Spieth GLM 95.130

　　Spieth GLM 100.135

　　Spieth GLM 110.160

　　Spieth GLM 120.170

　　Spieth GLM 130.180

　　Spieth GLM 140.190
SPIETH胀紧套联轴器

材料和螺母的几何参数确定后，收口值的改变对锁紧螺母的重复使用特性有重要影响。收口值变大，螺纹片张开时的变形增大，螺纹片应变增加，应变循环硬化现象加剧，且螺纹片压力FN变大，具有使拧出力矩增加的趋势；另一方面，螺纹片的宽度减少，螺纹片的总面积减小，与螺栓的摩擦力减小，螺纹片应变增加，低周疲劳性能降低，具有使最大拧出力矩降低的趋势。在多种因素共同作用下，最大拧出力矩随重复使用次数的变化很难预测，只能通过试验对其进行观测。
