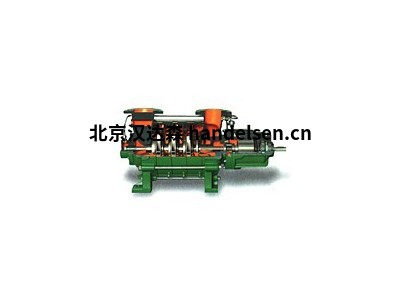

DICKOW轴密封泵

　　一般迪克泵，NCR型，是石油、石化和天然气工业的重型离心泵。泵是按照 API 610、 10ed. / ISO 13709 设计和制造的。本国际标准规定了上述行业使用的离心泵的要求。该标准不是指泵的任何轮廓尺寸。应用 NCR 泵的性能范围被细分，因此可以实现可接受的效率。

　　所有服务条件。最大容量高达 700 m3/h(3100 USgpm)。在 2900 rpm 时，差速头高达 145 mLC(480 英尺)，在 3500 rpm 时高达 220 mLC(660 英尺)。

　　DICKOW-NCR-泵具有多种材料可供选择，并有可能根据API 682安装所有轴密封系统，适合输送几乎所有在上述行业中常见的液体。例如酸、碱、氯化碳氢化合物、传热介质(HTM)、各种碳氢化合物燃料、液体硫磺、熔化塑料、比杜门等。

DICKOW轴密封泵 API 610 汉达森祁佳强手机/微信177*4453*6447

　　如果应用需要无密封泵，也考虑我们的磁耦合PRM泵，根据API 685。

　　最大容量(流量)

　　700m3/h (3100 USgpm)

　　差分头

　　145 mLC (480 ft) 在 2900 prm 和 220 mLC (660 英尺) 在 3500 rpm

　　最高温度

　　330°C (620°F)

　　最大允许工作压力

　　24 巴(350 psi)

　　轴承信息

　　轴承

　　计

　　NCR 泵是中心线安装的单级过隆泵(指定泵类型 OH2)。它们具有重型轴承支架，可接受施加在泵轴上的所有力，并在操作过程中保持转子位置。泵安装在 API 基板上，并直接耦合到驱动器上。

　　泵是后拉式设计的。这意味着旋转泵单元(包括轴承支架、中间壳体、轴密封和叶轮)无需拆卸卷壳即可拆卸。吸气和排放管保持连接。

　　与标准垫圈耦合有关，电机可以保持螺栓固定到底板。Volute套

　　管标准设计的单卷或双卷式外壳采用整体和中心线安装。

　　标准材料

　　的设计压力额定值为 38°C(100°F)时的 4000 kPa(40 bar 或 600 psi)。

　　泵法兰是满或点面在背面，并设计为通过螺栓。

　　排水连接在底部可用。由于自通风配置，无需通风连接。

　　径向分割外壳具有金属对金属的配合，具有密闭式压缩控制的垫片，可避免吹出。

　　如果泵

　　受制于标准表 4 中的力和时刻，因此其设计性能令人满意。

　　全套管卷壳体可作为选件提供。泵可以用水、蒸汽或油加热或冷却。最大允许加热温度 330°C (620°F)，最大压力 24 bar (350 psig)。加热液的法兰连接是标准配置。

　　如果泵

　　送液体的熔化或气化温度高于泵的环境温度，可能需要带套管的泵。

　　叶轮标准泵叶轮是封闭式，由带实心轮毂的单件铸件制造。

　　叶轮与轴键连接，用带 Heli-Coil 刀片的盖螺钉固定。叶轮推力负载通过磨损环和与吸力侧的平衡孔进行液压平衡。在设计叶轮眼以实现低NPSH值时，需要特别注意。

　　根据 API 610 第 5.9.4 段，叶轮在静态和动态上正确平衡，分别是 ISO 1940-1 级 G 2、5 级。

　　磨损环在卷壳、中间套管和叶轮上提供可再生磨损环。

　　磨损环由螺钉固定到位。运行间隙符合第5.7.4段的要求。(间隙用于限制内部泄漏和平衡轴向推力)。

　　硬化材料

　　的粘合表面在布里内尔硬度至少为 50 HB 时有差异。

　　对于某些 NPSHA 要求非常低的应用，可以提供诱导剂。

　　与以前的

　　诱导器设计相反，该诱导器提供从最小流量到最大流量的 NPSH 改进。

　　无需更换

　　吸管，即可在现场对诱导剂进行改造。

　　振动监测轴承壳体被防化，便于手持振动传感器。

　　可应要求提供用于永久安装的传感器或用于磁性振动测量设备的平面螺纹连接。

　　泵轴

　　泵轴的大小可传输整个驱动器输出，并精确加工，虽然其整个长度，并且具有适当的轴承交配表面的完成。所有轴键道都有符合 ASMI B17.1 的圆角半径。为了获得令人满意的密封性能，轴刚度限制了总偏转。此限制是通过轴直径、轴跨度或悬伸和套管设计的组合实现的。轴设计保证第一次尝试弯曲临界速度至少比泵的最大连续运行速度高出 20%。

　　机械轴密封 NCR 泵将按照 ISO 21049(相当于 API 682，第 2/3 类)配备机械密封和密封系统。

　　密封室尺寸符合 API 610 第 5.8.3 段(图 25，表 6)。

　　对于

　　-40°C (-40°F) 到 +400°C (750°F) 的温度和高达 42 bar (615 psig) 的压力，尺寸为"2 类"密封件的标准尺寸。
