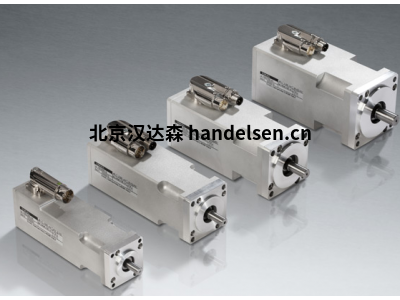

德国ENGEL无刷直流/齿轮电机HSM4645-24系列

　　德国ENGEL无刷直流/齿轮电机HSM4645-24系列

金石宇 QQ：2850590587   手机：15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk6@handelsen.cn

　　定子是一个三相齿线圈缠绕，转子由6个高品质的钛铁钻磁铁组成。HSM 驱动器可模块化地扩展，具有各种齿轮、制动器和编码器系统。

　　根据 VDE 0530 的公差。对于未根据 VDE 0530 指定的容差，± 10%。所有值仅适用于温度范围从 0 到 20 °C 的使用，并且不得超出，即使是很短的时间，否则存在磁弱化的风险。

　　一般数据

　　额定速度 3000.0分钟-1

　　标有电压 24 V

　　额定电流 10.3 A

　　名义电源 175.0 W

　　操作模式 S1

　　保护程度 IP54

　　旋转方向 雷西贝尔

　　连接类型 曼泰莱通

　　类型 即时消息 B14

　　直径 55.0 毫米

　　长度 168.0 mm

　　机械数据

　　大规模惯性时刻 0.0063 · 10-3公斤2

　　名义扭矩 0.56 Nm

　　机械时间恒定 0.5 ms

　　摩擦扭矩 0.055 Nm

　　转子重量 0.168 kg

　　FR(允许径向轴负载) 100.0

　　F一(允许轴承重) 40.0

　　电气数据

　　锚感应 0.23 mH

　　终端电阻 0.29 Ω

　　电压常数 5.21 min-1

　　扭矩常数 0.0568 Nm/A

　　最大峰值电流 32.0 A

　　电气时间常数 1.13 ms

　　热数据

　　最大环境温度 20.0 °C

　　绝缘类 F

　　热时间恒定 F 分钟

　　温度上升而不冷却 1.47 K/W
