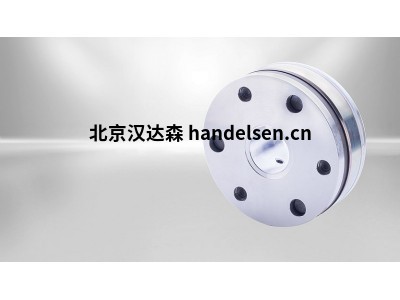

KENDRION品牌 永磁制动器PM系列产品介绍
KENDRION品牌 永磁制动器PM系列产品介绍
PM系列包括永磁制动器，其中制动力由永磁磁场产生。
| 薛钧 QQ：259698043 手机：18510057390 电话：010-64714988-217 传真：010-64714988-668 邮件：tk7@handelsen.cn |
 |
 |
制动设计：
牢固安装的现场线圈安装在永磁单面制动器的外圈和内圈之间。
连接制动圆周上的磁场线圈出口所需的飞线。
安装在外圈和内圈法兰之间的轴向方向的永磁体产生产生制动动作所需的磁场。
电枢通过节段弹簧和铆钉紧固件与法兰轮毂连接，以建立轴向可移动、抗扭和无摩擦的连接。
这确保了水平或垂直制动操作期间的零残余扭矩。
永磁单面制动器的电枢和外圈之间的额定气隙"s"在制动器安装过程中进行调整（例如，通过安装公差）。
法兰轮毂连接到机器轴（例如电机轴）上，从而实现抗扭和轴向固定连接。
永磁场吸引并拉动与外圈或内圈摩擦接触的电枢，产生制动作用。
当直流电压施加到永磁单面制动器的磁场线圈上时，交替的电磁场抵消永磁场施加在电枢上的力，从而释放制动器。
除了节段弹簧施加的最小力外，要制动的轴不会暴露于任何其他轴向力。
PM系列包括永磁制动器，其中制动力由永磁磁场产生。
因此，制动器在断电条件下工作，并满足以下功能：保持，定位和紧急停止。
制动力的中和作用力由抵消电场影响，即使在断电的情况下也能提供高度的安全性。
永磁制动器的特点是在任何位置都能安全、无残余力矩地提升，并且制动扭矩的传递无间隙。
技术细节：
额定扭矩范围：2，2 牛米 - 120 牛米
电压：直流 24 V
防护等级：IP 00
温度范围：-5 °C 双 +120 °C
KENDRION部分型号：
KUHNKE Zylinder
KLMU22Z248
GL70A2
Zeichnungsnumrner: 41 90309A00
KLMU22z248
KLMS30 Z/44 88B
OLV554001A00
工作原理：
永磁单面制动器设计用于干式运行。
利用永磁场产生的力来产生制动效果。
为了中和制动作用，永磁体的磁通量被替代电磁场（电磁释放系统）抵消。
电枢和法兰轮毂之间的零间隙连接确保了制动扭矩到机器轴（例如电机轴）的零间隙传输，并以零残余扭矩可靠地释放永磁单面制动器。
由于这些特性，永磁单面制动器是伺服电机应用的理想选择。
产品功能：
-无扭转间隙的扭矩传输
-任何安装位置的残余扭矩均为零
-环境温度 -5°C 至 +120°C
-电枢的无磨损轴向运动
