Grünewald压力测量SMALL-P系列

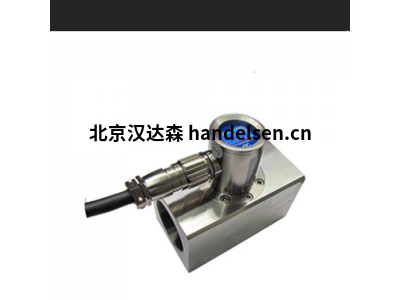

      SMALL-Ex 系列测量设备是用于体积流量测量的本质安全测量设备。 此外，测量设备可以配备集成的压力和/或温度测量。 借助处理器技术，可以实现高测量精度和快速响应时间。 测量设备专为在非常恶劣和困难的环境条件下使用而设计，并且由于其坚固的结构，不锈钢外壳可以承受非常高的机械负载。 它们设计用于充满水或乳液的系统。 我们有用于测量油体积流量的 SMALL-Ex ViscoFlow 测量设备系列。 对于磁感应测量，请参阅我们的 MAGIN-Ex系列测量设备

体积流量测量装置可配备发光显示器。

可以使用各种尺寸的螺纹、Steck-O 系统 Victaulic、SAE 或法兰进行机械连接。 可以使用各种认可设计的插头连接器或可变长度的电缆连接来进行电气连接。 如果您更喜欢连接器或使用特定的标准连接器，我们可以检查其适用性。

使用 SMALL-Ex 体积流量计，待测液体介质流过一个限定的外壳孔，并启动其中的涡轮机。 涡轮机配备有五个密封磁铁。 这些磁场通过感应式非接触式传感器报告给电子设备并在那里进行评估

Grünewald SMALL-P系列压力测量特点：

-用于水和乳液

- 通过涡轮测量

- 永久输出信号

- 测量精度高

- 可结合压力/温度



Grünewald SMALL-P系列压力测量技术参数：

MAGIN-Ex_DN300

环境温度：50 至 +100°C（I 组）-50 至 +80 °C（II 组）

外壳材料：不锈钢、钢、黄铜（取决于型号）

测量精度：最终值的 +/- 0.5%（根据要求提供更高的精度）

适用于：过滤水或乳液，最高可达5%

输出信号：5 - 15Hz,0/4 - 20mA（最大 10 V DC，最小 7.5V 电源）

标准电压：12V DC (7.5 - 14.0 V DC) 3 线技术

16V DC (9.6 - 16.1 V DC) 3 线技术

24V DC (14 - 26.6 V DC) 2 线技术



Grünewald SMALL-P系列压力测量型号：

Grünewald-SMALL-V-RG-12-0-0.3-L-DN

Grünewald-SMALL-V-E12-0-0.5-L-DN

Grünewald-SMALL-V-24-0-1.0-L-DN

Grünewald-SMALL-Ex -T-RG-24-0-600-C-G1

Grünewald-SMALL-Ex -IL-12-0-0.5-L-DN
