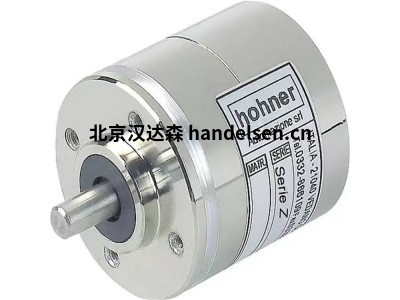

HOHNER编码器HWI103S-2061R121-2500参数介绍
HOHNER编码器HWI103S-2061R121-2500参数介绍
德国HOHNER集团公司成立于1952年，是欧洲编码器及相关执行器的公司。公司凭借着它积累了50多年的丰富技术，开创了多项专业技术。公司产品齐全，适合于各种各样的自动化控制领域，确定了其在旋转编码器行业的地位。分公司遍布整个欧洲，德国、意大利、西班牙、英国、加拿大都有其分公司。
| 王新宇 QQ：2668476640 手机：13390167995 电话：010-64714988-216 传真：010-64714988-668 邮件：tk8@handelsen.cn |
 |
 |
增量式旋转编码器在几乎所有行业中都用于采集旋转运动的测量数据。光学旋转编码器中的机电装置被设计成记录关于参考位置的变化，并且借助于光电扫描单元通过计数脉冲来检测角度，行进距离，速度，加速度或旋转方向。集成轴传递扭矩并用作旋转元件的轴承。根据要求，提供带实心轴，空心轴或短轴的增量式旋转编码器，标准型或定制型。
HOHNER编码器HWI103系列HWI103S-2061R121-2500描述：
- 增量式旋转编码器，空心轴直径为10-25,4mm
- 外壳直径103mm，尺寸小，防护等级高
- 5.000脉冲/转
- 直接装配到现有的轴上
- 也可用于不锈钢，适用于恶劣的环境条件
技术参数：
外壳：标准
轴：20mm
信号输出：A, B, 0 / A-, B-, 0-
驱动：螺柱
脉冲数：2500
输出电路：推挽30mA
脉冲频率：100kHz
温度范围：-30℃…+ 70℃
电源：10V至30V DC
电流消耗：80 mA（无负载）
输出负载：30 mA（每通道）
电源：5V DC±5％
电流消耗：80 mA
防护等级：IP 65
速度：6000U / min
扭矩：在25℃约15 Ncm
在20℃约50 Ncm
法兰：铝
外壳：铝
空心轴：不锈钢
轴封：耐油/盐水
轴承：深沟球轴承
重量：约0.8kg
原理：通过内部两个光敏接受管转化其角度码盘的时序和相位关系，得到其角度码盘角度位移量增加（正方向）或减少（负方向）。在接合数字电路特别是单片机后，增量式旋转编码器在角度测量和角速度测量较绝对式旋转编码器更具有廉价和简易的优势。
一个旋转编码器，可以测量从几个微米到几十几百米的距离。多个工位，只要选用一个旋转编码器，就可以避免使用多个接近开关、光电开关，解决现场机械安装麻烦，容易被撞坏和遭高温、水气困扰等问题。
安装注意事项：
安装时不要给轴施加直接的冲击；
编码器轴与机器的连接，应使用柔性连接器。在轴上装连接器时，不要硬压入。即使使用连接器，因安装不良，也有可能给轴加上比允许负荷还大的负荷，或造成拨芯现象，因此，要特别注意；
轴承寿命与使用条件有关，受轴承荷重的影响特别大。如轴承负荷比规定荷重小，可大大延长轴承寿命；
不要将旋转编码器进行拆解，这样做将有损防油和防滴性能。防滴型产品不宜长期浸在水、油中，表面有水、油时应擦拭干净。
部分型号：
AWI40 AWI58 AWI58 HAWI90 PA02 SWA90 SWI58 HWI40 HWI80 HWI103 AWI70Ex HWI70Ex AWA58 AWA58H AWA90 70 ? 140 AWA 58 C AWA 58 D AWA 58 I HWA58 HWA 103 AWA70Ex HWA70Ex AWM 58H AWM 58P AWM 58C
