SEG锁定继电器MRL1参数特点介绍
SEG锁定继电器MRL1参数特点介绍
| 王新宇 QQ：2668476640 手机：13390167995 电话：010-64714988-216 传真：010-64714988-668 邮件：tk8@handelsen.cn |
 |
 |
德国SEG Electronics GmbH 开发、制造和销售用于发电和配电应用的保护继电器和 IED（智能电子设备）。 自 2020 年 5 月起，我们成为国际 Aurelius 集团的成员。

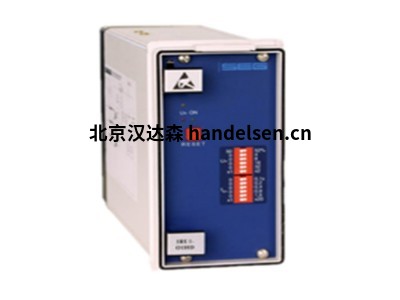

SEG锁定继电器MRL1：
输入信号（保护继电器的跳闸触点）被引导到 MRL1 的端子 A2 - A4。在跳闸的情况下，输出继电器切换 8 个转换触点。
MRL1 可以在两种不同的操作模式下操作。
MRL1 具有高负荷（HB 模式）。
故障可能是由长距离线路上的感应电流引起的。 MRL1 具有很高的负担以防止此类故障。通过连接端子 A7 和 A8，负载可以是活性。输入的功耗为 150W。这种高负荷在跳闸事件中由 MRL1 停用。额定电压下的剩余保持功率为 min.3W*。
低负荷的 MRL1（LB模式）。
这种操作模式用于预计不会对线路产生干扰影响的情况。端子 A7 和 A8 不得桥接。输入的功耗为 50W。这种低负荷在跳闸事件中由 MRL1 停用。额定电压下的剩余保持功率为min. 3W。
继电器吸合后约 40 - 60 ms，输入电流独立于负载中断。该延迟使得在跳闸电路断开之前串联连接的其他继电器的操作成为可能。
性能特点：
19”机架 – 完全可抽出
门安装 - 可抽出和可密封
面板安装 – 完全可抽出
故障/故障录波器
直观的人机界面
显示（主要值）
易于设置的软件 – 智能视图
紧凑的外形
取决于各自的额定电压
技术参数：
额定电压Un：100，200，400，500V DC（XU1-DC-1）
24，48，60V DC（XU1-DC-2和XU1-DC-3）
电压电路能量消耗：1 VA
电压电路热容量：DC-1 =750V DC持续
DC-2=90 V DC持续
DC-3=90 V DC持续
复位时间：<50毫秒
返回时间：200毫秒
最短响应时间：50毫秒
最小负载：1 W/1 VA（Umin时≥10 V）
最大额定电流：5 A
电流（16毫秒）：20 A
温度范围：-25…+70℃
SEG锁定继电器MRL1参数特点介绍 型号：
CSP-F3、CSP-F5、CSP-L、CSP-B、RI3-I、MRI3-IR、MRI3-IRE、MRI3-IRX、MRI3-IRER、MRI3-IRXR、MRI3-IRSR、MRI3-IE、MRI3-IX、MRI3-IER、MRI3-IXR、MRI3-ISR、MRI3-E、MRI3-X、MRI3-ER、MRI3-XR、MRI3-SR、MRI3-IT、MRI3-ITE、MRI3-ITER、MRI3-IHE、MRIK3-I、MRIK3-IE、MRI1-IU、MRI1-IN、MRN3-1、MRN3-2、MRU3-1、MRU3-2、MRF3、MRP2-1IU、MRP2-3IU、MRP2-R1IU、MRP2-R3IU、MRR1、MRS1、MRQ1、MRD1-T、MRD1-G、MRM3-2-I、MRM3-2-IE、MRK1、MRA1、MRL1、MRT1、HTL-CU230、XU1DC2
