PEES Components测试仪 WPG1 电源电压24V
PEES Components测试仪 WPG1 电源电压24V
PEES Components GmbH提供用于液压驱动的电子元件。凭借其在工程和开发方面超过 40 年的长期经验，提供各种控制系统的广泛产品组合，从简单的模拟放大器模块液压测试设备到具有现代现场总线支持的复杂数字闭环控制器。通过不断地发展，满足市场需求。
| 王新宇 QQ：2668476640 手机：13390167995 电话：010-64714988-216 传真：010-64714988-668 邮件：tk8@handelsen.cn |
 |
 |
WPG1系列比例方向控制阀和节流阀测试仪：
WPG1 测试仪用于驱动比例方向控制阀和非位置控制比例节流阀。该器件使用电位计 P1 按比例调整所选的设定值，以适应磁体电流。使用选择开关 S4 选择额定电流，如下所示：0.1A（位置 1）、0.4A（位置 2）或 1.2A（位置 3）。
开关 S3 用于选择性地在显示屏上显示阀门线圈中的设定值或电流的测量数据。开关 S2 用于快速 （+/–10V） 或慢速 （+/–5V） 运动。开关 S1（使能）用于启用结束阶段;瞬时状态由 LED L1（绿色）指示。开关 S5 切换黑白阀的输出。
WPG1 的末端级配备了双通道 PWM（脉宽调制）电流源。这允许对输出磁铁进行精确的电流控制，而不管线圈电阻的任何变化。两个输出都具有接地故障和线圈短路保护。此外，端部还通过自复位PTC保险丝进行保护。如果发生短路，电源电压被关闭，短路被 LED L2（红色）标记为故障。一旦短路消除并且 PTC 保险丝冷却，该设备就可以重新使用。
技术参数：
电源电压：开关S6 90–264V AC；47–63赫兹
内部24V电源电压：+24V；3.2A
短路保护：适用于磁铁A和磁铁B，也适用于
24V电源电压
内部设置点：快速：+/-100%
慢速：+/-50%
结束阶段：脉冲宽度调制（PWM）
PWM频率约200 Hz
输出电流：输出电流的三个值范围可以
使用选择开关S4预先选择：
0.1A；0.4A；1.2A瑗缘ww王王
黑白阀门开关S5
黑白阀电流
限制为2安培
启用：开关S1启用
发光显示器：
L1/启用（绿色）：结束启用的阶段A和B
L2/故障（红色）短路跳闸
主要型号：

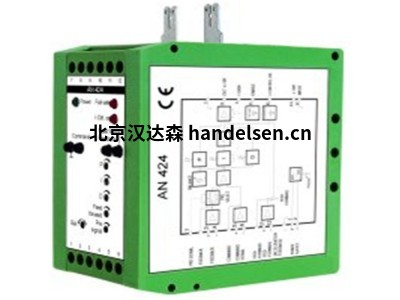

AN402、AN404、AN405、AN410、AN417、AN418、AN419、AN422、AN423、AN424、AN430、AN203、AN206、AN207、AN208、AN210、AN220、WPG1
