FUNKE管壳式换热器C-500的设计特点



除了管壳式换热器系列型号外，FUNKE还在管壳式换热器领域提供个性化的解决方案。这里的重点是客户的要求。作为项目工程的一部分，根据运行数据、建筑法规和规范开发最佳热力学解决方案。在此过程中，我们非常重视技术和经济优化的解决方案，该解决方案既能满足客户的要求，又能满足我们对最高工厂安全性和效率的要求。



我们生产直径达 3,000 毫米、最大重量达 60 吨的管壳式换热器。客户特定的外部和内部涂层，如耐海水或耐酸涂层，也可以在管道内部和管板上实施。

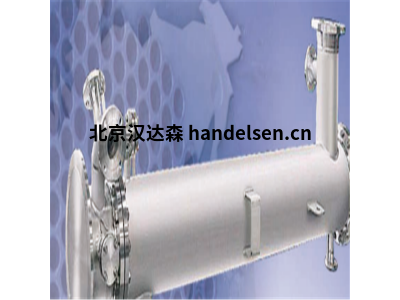

C-500（TEMA S型）管壳式换热器设计特点：

可拉动管束，内部连接偏转室，采用夹紧环设计

设计用于夹套和内管之间强烈、变化的热膨胀

最大的交换面积，具有可与其他类型相媲美的护套直径

满足化工和炼油厂的最高要求（例如高温差）

除了液体介质的热处理外，C-500还可用于冷却气体或空气，并用作蒸汽冷凝器。



设计原理：

无论是在化工、制药或食品行业，还是在造船业或发电业，安全换热器都适用于对工艺技术中产品纯度要求最高的场合，冷却水或工艺用水污染时存在环境风险的地方，或者介质混合可能导致机器或系统损坏的地方。这是通过双管系统确保的，该系统带有一个由工厂监控部门控制的安全室，如果管道出现缺陷，介质就会进入该室。通过这种方式，可以在早期阶段检测到泄漏，并避免介质混合。
