SEIKA放大器NV4a的技术特征及参数
SEIKA放大器NV4a的技术特征及参数
SEIKA Mikrosystemtechnik是一家总部位于德国的微系统技术公司，专注于开发、制造和销售微型传感器和微流体控制系统，为各种应用领域提供解决方案。
| 王新宇 QQ：2668476640 手机：13390167995 电话：010-64714988-216 传真：010-64714988-668 邮件：tk8@handelsen.cn |
 |
 |
NV4a放大器：
NV4a 用于对 SEIKA 传感器的输出信号进行放大、滤波和标准化处理。对称的输出信号便于使用示波器、瞬态记录仪、A/D 转换器、万用表等传统测量技术进行信号处理。
NV4a 只需要一个电源电压，因为内部所需的负工作电压由模块本身产生。NV4a 还提供高度稳定的 5 伏电压，作为传感器的工作电压，并有短路电流限制。
通过多种内部电路变体，可以根据需要解决的测量任务对信号处理的沉淀时间、滤波器截止频率、增益和零点设置进行优化调整。
特征：
低噪音、低漂移放大器
只需一个非稳定电源电压
内部产生负工作电压
内置反极性保护
防短路输出
为传感器工作提供高度稳定的电源
传感器连接极性反接保护
通过螺旋电位器调节零点和增益
密封封装的电子元件
可选频率可编程有源 5 阶低通滤波器
可选高通滤波器
各种连接器条可供选择
技术参数：
电源电压 +9...+30 伏（反极性保护，最高 -70 伏）
无传感器时的电流消耗约为 5mA
工作温度 0...70°C
内部产生的传感器工作电压 +5.00Volt
传感器工作电压温度漂移 20ppm/Kelvin
测量输出电压范围 ±3.5 伏
偏移控制范围 2.4V ... 2.6V （可根据要求提供更大的范围，例如用于 Z 方向的 B1）
输出阻抗约 100 欧姆
与输入有关的噪声电压 30µVs.s.
与标准传感器的信噪比约为 80dB
频率范围 0...10Hz、0...200Hz、0...2kHz 及其他指定值
电气连接 针座间距 2.54mm，长度 5.7mm，直径 0.63mm 镀金
可选焊盘
NV4a 可用于将 SEIKA 传感器与用户特定的测量技术连接起来，无需费力即可达到匹配条件，并且需要对放大和信号零电压进行后续调整。
部分型号：
B1, B2, B3，NB3
BDK3, BDK10, BDK100
BD-Sensoren
N2, N3, N4
NA2-05, NA2-10, NA3-30,
NA4-45, NA4-70

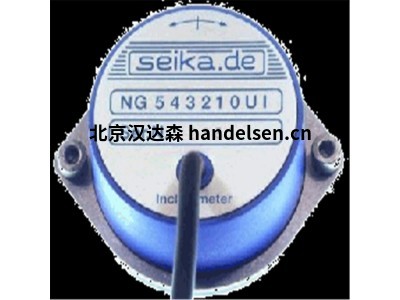

NG2, NG3, NG4
NGI2, NGI3, NGI4
NGU2, NGU3, NGU4
NG360
SB1I
SB2I
SB1U
SB1S
SBS1U
SB360
SBG2U
SBG3I
SBL1
SBL1S
XB1i
XB2I
XB1U
XB1S
XBS1U
SC485B
