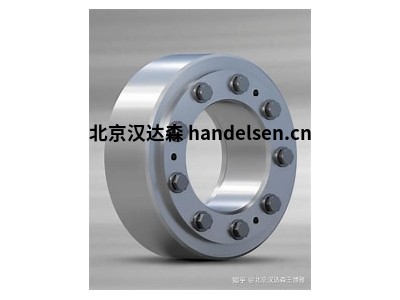

解锁工业传动奥秘：探秘Stüwe收缩盘HSD20

工业连接的无名英雄

**

在机械传动的复杂世界里，我们常常将目光聚焦于那些大型、显眼的机械设备，如高速运转的电机、精密的齿轮箱。但你是否留意过，在这些设备协同运作的背后，有一种看似不起眼，却起着关键作用的部件 —— 连接件。它们就像工业领域里的无名英雄，默默承担着连接、固定的重任，保障整个传动系统的稳定运行。而今天，我们要深入了解的，便是其 ——Stüwe 收缩盘 HSD20。

一、Stüwe 品牌传奇

Stüwe，这个在机械连接领域闪耀着光芒的拥有着一段令人瞩目的发展历程。自 1948 年 Friedhelm Stüwe 创立公司以来，它便踏上了专注于钢铁和特种机械制造的征程 。1967 年，全球首款热缩盘在 Stüwe 问世，这一开创性的产品标志着公司在摩擦连接技术领域迈出了重要的一步，也为后续的发展奠定了坚实的基础。此后，Stüwe 不断创新，1976 年引入两件式收缩盘，实现了更高的转速和更简单的组装；1987 年，首个液压锁定收缩盘诞生，大大减少了组装时间，提高了工作效率。

在不断探索与发展中，Stüwe 积累了丰富的专业知识。凭借着 60 多年的深厚底蕴和 85 名专业员工的智慧与努力，公司能够为特别苛刻的应用开发高度专业的摩擦连接产品。从成立之初，Stüwe 就始终坚守在德国哈廷根的公司总部进行生产，严格筛选供应商，并通过定期审核进行监控，确保产品符合高质量标准。也因此，Stüwe 赢得了全球客户的信任，尤其是在困难条件下使用大型驱动器系统时，如风力发电厂和轮船等领域，Stüwe 的产品表现出色，成为了行业内值得信赖的品牌 。如今，Stüwe 已经发展成为一家在全球范围内颇具影响力的驱动技术机械部件制造商，其产品涵盖收缩盘、夹紧装置、联轴器、万向轴连接等多个系列，广泛应用于工业生产的各个领域，为众多机械设备提供了可靠的连接解决方案。

二、HSD20 参数大揭秘

（一）关键数据展示

HSD20 作为 Stüwe 收缩盘家族中的一员，有着一系列且关键的参数，这些参数是其在工业领域精准适配各类设备的重要依据 。在适用轴径方面，HSD20 的轴径范围为 20 - 250mm，这一范围设计得恰到好处，能够广泛地适配多种不同规格的轴，无论是小型机械设备中纤细的轴，还是中型设备里稍粗一些的轴，HSD20 都能与之配合，确保连接的稳定性 。

可传输扭矩是衡量收缩盘性能的重要指标之一，HSD20 的可传输扭矩区间在 0.15 - 18.3kNm 。扭矩的大小决定了收缩盘在传递动力时的能力，较低的扭矩下限 0.15kNm 意味着它可以在一些对扭矩需求较小的轻载工况下稳定运行，例如小型的包装机，在进行轻柔的物料包装操作时，HSD20 能够精准地传递动力，保证包装动作的流畅性；而较高的扭矩上限 18.3kNm 又使其可以胜任一些对扭矩要求较高的工作场景，如在一些小型的传动系统中，需要带动较大负载时，它也能游刃有余。

在重量方面，HSD20 相对较为轻便，其具体重量会根据不同的尺寸规格有所差异，但整体来说，在保证结构强度和性能的前提下，尽可能地减轻了重量。这对于一些对设备整体重量有要求的应用场景十分关键，比如在一些需要频繁移动或对负载重量敏感的自动化生产线设备中，HSD20 的轻量化设计能够降低设备的整体负担，提高设备运行的灵活性和效率。

（二）对比彰显优势

与同类型的收缩盘产品相比，HSD20 的优势十分明显。在适配性上，一些竞品的适用轴径范围较为狭窄，只能适用于特定规格的轴，这就限制了它们在不同设备中的通用性 。而 HSD20 的 20 - 250mm 轴径范围，能够覆盖更多类型的机械设备，大大提高了其应用的广泛性，为用户在设备选型和改造时提供了更多的便利 。

在扭矩输出方面，部分同类型产品可能存在扭矩输出不稳定的情况，在设备启动或运行过程中，会出现扭矩波动，这不仅会影响设备的正常运行，还可能导致连接部件的磨损加剧 。HSD20 凭借其先进的设计和精密的制造工艺，能够实现稳定的扭矩输出，无论是在启动瞬间的大扭矩需求，还是在稳定运行时的持续扭矩传递，它都能保持平稳，确保设备运行的可靠性，降低设备的维护成本。

重量方面，一些竞品为了追求高强度和高扭矩承载能力，往往设计得过于厚重，这在一些对重量有严格限制的应用场景中就成为了劣势 。HSD20 则在保证性能的同时，通过优化材料和结构设计，实现了轻量化，在航空航天、精密仪器制造等对重量敏感的领域，它的这一优势就显得尤为突出，能够满足这些行业对设备轻量化和高性能的双重需求 。

三、构造与原理深度剖析

（一）内部构造拆解

要深入了解 HSD20 的性能，就必须对其内部构造进行拆解分析 。HSD20 收缩盘主要由内锥环、外锥环、高强度螺栓等关键部件组成 ，这些部件相互协作，共同构建起了一个稳固而高效的连接系统 。

内锥环呈圆锥形，其内径与所连接的轴相适配，表面经过精细加工，具有较高的光洁度和精度 。内锥环通常采用优质合金钢材质，这种材料具有良好的强度和韧性，能够承受较大的压力而不发生变形或损坏 。它在收缩盘中起到了核心支撑的作用，是实现紧密连接的关键部件之一 。

外锥环同样为圆锥形，与内锥环紧密配合，其外径与空心轴的内径相对应 。外锥环的材质与内锥环相似，也是选用高强度的合金钢，以确保在工作过程中能够承受巨大的挤压力 。外锥环的外表面设计有特殊的结构，以便与高强度螺栓更好地协同工作，将螺栓的轴向力转化为对空心轴和轴的径向压力 。

高强度螺栓是连接内锥环和外锥环的重要纽带 。这些螺栓通常采用高强度的合金钢材制造，经过特殊的热处理工艺，使其具有的强度和硬度 。螺栓的头部设计符合标准的紧固要求，便于使用工具进行拧紧操作 。在安装过程中，通过按照规定的扭矩值拧紧螺栓，能够确保内锥环和外锥环之间产生足够的摩擦力，从而实现空心轴与轴的可靠连接 。

（二）工作原理详解

HSD20 的工作原理基于精妙的机械力学原理 。当设备开始运行，操作人员首先使用专业工具按照规定的扭矩要求拧紧高强度螺栓 。随着螺栓的逐渐拧紧，外锥环受到螺栓轴向力的作用，开始向内挤压内锥环 。由于内、外锥环均为圆锥形结构，这种相对运动使得内锥环在径向方向上产生向外扩张的趋势，同时外锥环则产生向内收缩的趋势 。

这种径向的压力变化如同一个强大的 “拥抱”，紧紧地将空心轴和轴夹在中间 。在压力的作用下，内锥环与轴之间、外锥环与空心轴之间形成了巨大的摩擦力 。这个摩擦力是实现动力传递的关键，它能够有效地将扭矩从空心轴传递到轴上，或者反之 。在整个工作过程中，只要螺栓保持紧固状态，内、外锥环所产生的径向压力就能够持续稳定地存在，确保空心轴与轴之间的连接牢固可靠，不会出现松动或打滑的现象 ，从而保证了机械设备在运行过程中的稳定性和可靠性 。例如，在一台小型的自动化生产线上，电机通过空心轴连接到工作部件的轴上，HSD20 收缩盘就能够在电机启动、加速、稳定运行以及停止的各个阶段，始终保持空心轴与轴之间的紧密连接，精准地传递动力，确保生产线的高效运行 。

四、特性全解析

（一）连接可靠性

HSD20 收缩盘在连接可靠性方面表现 。通过内、外锥环设计以及高强度螺栓的紧固作用，它能够实现轴与轮毂之间的无缝连接 。在实际运行中，这种紧密的连接方式就像给轴和轮毂穿上了一层坚固的铠甲，确保动力传输稳定，不会出现卡顿与损耗 。以一台持续运行的大型电机为例，电机的轴通过 HSD20 收缩盘连接到工作部件的轮毂上，在长时间的高速运转过程中，HSD20 始终保持着稳定的连接状态，动力能够精准无误地从电机轴传递到轮毂，驱动工作部件高效运行，为整个生产流程提供了可靠的动力支持 。在高动态载荷的工况下，HSD20 凭借其高表面压力的特性，可有效避免松动、滑移等问题 。比如在一些频繁启动、停止或负载变化较大的机械设备中，HSD20 能够紧紧地抓住轴和轮毂，抵御因载荷变化产生的冲击力，保证连接的稳固性，确保设备在复杂的工作条件下也能正常运行 。

（二）耐用抗蚀性

耐用抗蚀性是 HSD20 的又一显著优势 。它采用优质的合金钢材料制造，这些材料本身就具有良好的强度和韧性，能够承受较大的压力和冲击力而不易损坏 。同时，Stüwe 公司先进的精密制造工艺，使得 HSD20 在生产过程中，每个部件的尺寸精度和表面质量都得到了严格把控，进一步提升了产品的整体性能 。

其紧密的连接结构也为设备提供了良好的防护 。当 HSD20 安装在轴与轮毂之间后，它就像一个密封的屏障，能够有效地防尘、防腐蚀 。在一些灰尘较多的工业环境中，如水泥厂、矿山等，灰尘颗粒难以侵入到连接部位，从而避免了因灰尘堆积导致的摩擦系数增大、部件磨损等问题 。对于可能存在的潮湿、酸碱等腐蚀性环境，HSD20 同样能够应对自如 。它的连接结构能够将腐蚀性介质阻挡在外，保护内部金属部件不被腐蚀，始终保持良好的工作状态 。此外，由于整个连接过程中没有易损的活动部件相互摩擦、碰撞，也就从根本上杜绝了磨损问题的产生，大大延长了产品的使用寿命，减少了设备的维护成本 。

（三）安装便捷性

HSD20 收缩盘在安装和拆卸方面展现出了极大的便利性 。安装过程无需复杂、昂贵的专业工装夹具，普通维修人员只需使用简单的工具，按照标准的操作流程即可完成装配作业 。在实际操作中，工作人员首先将内锥环套在轴上，然后将外锥环与内锥环配合，再使用扳手等工具按照规定的扭矩值拧紧高强度螺栓 。这个过程操作简单明了，即使是没有丰富经验的新手，在经过简单的培训后也能熟练完成 。

拆卸时同样轻松，只需反向拧松螺栓，内、外锥环就会在自身弹性的作用下恢复原状，从而可以轻松地将收缩盘从轴和轮毂上取下 。这种便捷的安装和拆卸方式，能够大幅缩短设备的上线时间，减少因设备维修、更换部件而导致的停机等待时间 。在一些对生产连续性要求较高的企业中，如食品加工厂、电子制造车间等，设备的停机时间会直接影响生产效率和经济效益 。HSD20 的这一优势使得企业在进行设备维护和升级时，能够快速完成相关工作，大限度地减少对生产的影响，提高了企业的生产效率和竞争力 。

（四）免维护设计

基于压入配合连接方式，HSD20 具有免维护的特性 。在设备的整个运行周期内，它无需像一些传统的连接部件那样进行定期的维护和保养 。这是因为其连接结构中没有易损的活动部件，如齿轮、链条等，不会因为长时间的摩擦和磨损而需要更换 。同时，由于紧密的连接和良好的防护性能，它能够有效地抵御外界灰尘、水分、腐蚀性物质的侵入，减少了因环境因素导致的故障发生概率 。

在一些大型的工业设备中，如风力发电机、大型船舶的推进系统等，设备的维护成本通常较高，而且维护工作的难度也较大 。HSD20 的免维护设计，使得这些设备在运行过程中无需频繁地进行维护操作，降低了设备的运行维护成本 。企业无需投入大量的人力、物力和财力用于设备的维护保养，只需在设备运行期间进行简单的检查即可，大大提高了设备的运行效率和可靠性，为企业节省了大量的运营成本 。

五、多元应用场景呈现

（一）风力发电

在风力发电领域，Stüwe 收缩盘 HSD20 发挥着关键作用 。风力发电机矗立在广袤的风场，将风能转化为电能 。在这个能量转化的过程中，HSD20 负责连接转子轴与齿轮箱空心轴 。风带动巨大的叶片转动，进而驱动转子轴旋转，而 HSD20 就像一个可靠的纽带，将转子轴的动力精准地传递到齿轮箱空心轴上 。通过它稳定的连接，风能得以高效地转化为机械能，并进一步转化为电能 。在高空中，风力发电机时常面临复杂的环境和不稳定的气流，这就导致其在运行过程中会承受较大的扭矩和轴向力 。HSD20 凭借其连接可靠性，能够在这些恶劣条件下保持稳定，确保动力传输的稳定，为风力发电的持续稳定运行提供了坚实的保障 。据统计，在众多使用 HSD20 的风电场中，设备的故障率明显降低，发电效率得到了显著提升，为清洁能源的开发和利用做出了重要贡献 。

（二）工业生产

在工业生产的大舞台上，HSD20 同样展现出了强大的实力 。以包装机为例，包装机在运行过程中需要频繁地进行物料输送、封装等动作，这就要求其传动系统必须稳定可靠 。HSD20 用于连接包装机的轴和轮毂，能够精准地传递动力，确保每个包装动作都流畅无误 。无论是快速地将物料装入包装容器，还是准确地完成封口操作，HSD20 都能保证设备的稳定运行，提高包装的效率和质量 。

在行李分拣系统中，HSD20 的作用也十分关键 。机场的行李分拣系统需要快速、准确地将不同航班、不同旅客的行李进行分类和输送 。HSD20 连接着输送带的轴和驱动装置的轮毂，它能够在高负荷、长时间的运行状态下，稳定地传递扭矩，驱动输送带快速、平稳地运行 。使得一件件行李能够准确无误地被分拣到相应的区域，大大提高了行李分拣的效率，减少了旅客等待行李的时间，提升了机场的服务质量 。

（三）化工与食品行业

化工与食品行业的生产环境往往较为特殊，对设备的耐腐蚀性能和卫生标准要求较高 。在化工行业的搅拌、混合设备中，HSD20 用于连接搅拌轴与齿轮（发动机） 。化工生产中常常会接触到各种腐蚀性的化学物质，HSD20 采用的优质材料和紧密的连接结构，使其能够有效地抵御腐蚀性介质的侵蚀 。即使在充满酸碱雾气的环境中长时间工作，它也能保持良好的性能，确保搅拌设备的稳定运行，保障化工生产的顺利进行 。

在食品行业，HSD20 同样能够大显身手 。食品生产过程中对卫生要求极为严格，任何可能污染食品的因素都必须被杜绝 。HSD20 免维护的特性使其在食品生产设备中具有优势，它没有易损的活动部件，不会产生磨损碎屑，避免了对食品的污染 。同时，其可靠的连接性能能够保证食品搅拌、混合设备在高速运转时的稳定性，确保食品加工的质量和口感 。例如，在制作酱料、糕点等食品时，HSD20 能够稳定地传递动力，使搅拌过程更加均匀，提升食品的品质 。

（四）船舶制造

船舶在茫茫大海中航行，其推进系统承受着巨大的负荷和复杂的工况 。Stüwe 收缩盘 HSD20 在船舶推进系统中扮演着至关重要的角色 。船舶在航行时，推进轴需要承受来自螺旋桨的高动态载荷，包括扭矩、轴向力和径向力等 。HSD20 能够凭借其坚固的结构和性能，承受这些高动态载荷，确保轴系传动的可靠性和耐久性 。

在船舶启动、加速、转向以及在恶劣海况下航行时，推进系统的负荷会频繁变化 。HSD20 能够迅速适应这些变化，始终保持轴与轮毂之间的紧密连接，稳定地传递动力 。即使在波涛汹涌的海面上，船舶遭遇剧烈的颠簸和摇晃，HSD20 也能确保推进系统的正常运行，为船舶的安全航行提供有力保障 。在一些远洋货轮和大型游轮上，HSD20 的应用已经得到了广泛的验证，其出色的表现赢得了船舶制造行业的高度认可 。

六、用户反馈与案例见证

用过 HSD20 的用户们对它都赞不绝口。在风力发电领域，某大型风电场的运维工程师表示：“自从我们的风力发电机采用了 Stüwe 收缩盘 HSD20 连接转子轴与齿轮箱空心轴后，设备的稳定性有了质的提升。以往在大风天气下，设备的传动系统经常会出现一些小故障，导致发电效率下降 。但使用 HSD20 后，这些问题几乎再也没有出现过，它的连接可靠性让我们非常放心，每年的发电量也因此有了显著的提高 。” 据该风电场的数据统计，使用 HSD20 后，设备的故障率降低了 30%，年发电量提高了 15%。

在工业生产的包装机应用中，一家食品包装企业的设备主管分享道：“我们的包装机工作强度很大，每天都要进行大量的包装作业 。之前使用的连接部件总是需要频繁维护，而且在高速运转时容易出现松动，影响包装质量 。换上 HSD20 收缩盘后，这些问题迎刃而解 。它不仅安装简单，而且非常耐用，免维护的特性也为我们节省了大量的维护成本 。现在包装机的运行效率提高了 20%，包装质量也更加稳定 。”

在化工行业，一家化工厂的搅拌设备使用 HSD20 连接搅拌轴与齿轮（发动机）已经多年。该厂的技术人员反馈：“化工厂的环境对设备的腐蚀性很强，之前的连接部件总是用不了多久就被腐蚀损坏 。HSD20 的抗腐蚀性让我们十分惊喜，这么多年来，它在充满腐蚀性化学物质的环境中依然保持良好的工作状态 ，保障了我们搅拌设备的稳定运行，减少了因设备故障导致的停产次数 。” 据了解，使用 HSD20 后，该化工厂搅拌设备的维修次数每年减少了 5 次，生产效率得到了有效保障 。这些真实的用户反馈和案例，充分证明了 Stüwe 收缩盘 HSD20 在实际应用中的性能和可靠性，也让更多企业对其充满信心 。

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

七、未来展望与行业影响

在工业 4.0 的大背景下，HSD20 及类似收缩盘技术正朝着更加智能化、高效化的方向发展。随着物联网、大数据等技术的不断进步，收缩盘有望与这些前沿技术深度融合 。未来，收缩盘可能会配备传感器，实时监测设备的运行状态，如扭矩、温度、振动等参数，并将这些数据传输到智能控制系统中 。通过对这些数据的分析，系统可以提前预测设备可能出现的故障，及时发出预警，实现设备的预防性维护，进一步提高设备的运行效率和可靠性 。

HSD20 等收缩盘产品在机械传动行业中发挥着重要的推动作用 。它们的广泛应用，使得机械设备的连接更加可靠、高效，促进了整个机械传动系统性能的提升 。在工业生产中，设备的高效稳定运行是提高生产效率、降低成本的关键 。HSD20 的性能为工业生产的高效运行提供了保障，推动了工业生产向更高水平发展 。同时，随着收缩盘技术的不断创新和发展，也将带动相关产业的进步，如材料科学、制造工艺等领域，为整个机械传动行业的发展注入新的活力 ，促使行业不断朝着更加先进、智能的方向迈进 。

八、结语

Stüwe 收缩盘 HSD20 以其性能、可靠的质量和广泛的适用性，在机械传动领域树立了良好的口碑。从风力发电的高空巨塔，到工业生产的精密设备，再到化工与食品行业的特殊环境以及船舶制造的广阔海洋，HSD20 都能稳定发挥，为设备的高效运行提供坚实保障。如果你正在为设备的连接问题而烦恼，不妨考虑一下 Stüwe 收缩盘 HSD20，相信它会给你带来意想不到的惊喜 。
