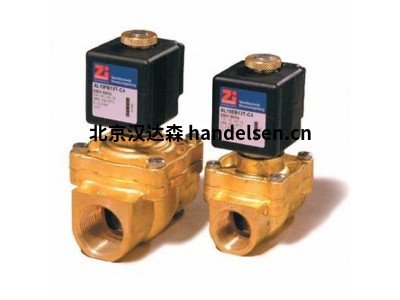

ZIMMER AN02 系列电磁阀:精密流体控制的微型动力核心
马世宇 QQ: 2850590587 手机:13002495941 电话:010-64714988-213 传真:010-64714988-668 邮件:tk3@handelsen.cn |
![]() |
![]() |
ZIMMER AN02 系列电磁阀:精密流体控制的微型动力核心
在自动化设备、医疗器械、分析仪器等对空间和精度要求严苛的领域,流体(通常是压缩空气)的可靠、快速、精准控制至关重要。ZIMMER GmbH 作为全球的高品质气动元件制造商,其 AN02 系列微型电磁阀凭借德国工艺和紧凑高效的设计,成为这些精密应用中“微型动力核心”。本文将深入探讨 AN02 电磁阀的技术特性、工作原理、应用优势以及如何有效选型和使用。
一、 产品定位与核心优势
AN02 系列是 ZIMMER 电磁阀产品线中的微型直动式或先导式(取决于具体型号变体) 电磁阀代表。其核心定位在于:
1. 紧凑: AN02 以其微小的体积(典型宽度仅 10mm 左右)著称,特别适合空间受限的集成应用,如小型自动化模块、实验室设备内部、手持工具等。
2. 轻量化: 极低的重量(通常仅几十克)减少了对运动部件的负载,尤其适用于需要快速移动或精确定位的场合。
3. 低功耗: 采用高效电磁系统设计,工作功耗低(常见线圈功率在 1.1W 到 2.2W 左右),不仅节能,也降低了发热量,延长线圈寿命。
4. 快速响应: 优化的磁路和阀芯设计确保了极短的开关时间(开关时间通常在毫秒级),满足高速、高频工作的需求。
5. 高可靠性: ZIMMER 秉承德国制造的高标准,在材料选择(如耐腐蚀金属、高品质密封件)、生产工艺和严格测试上精益求精,确保 AN02 在长期、严苛的工作条件下保持稳定可靠。
6. 低噪音: 精心设计的内部结构和气流通道有效降低了工作噪音,提升设备整体舒适度。
7. 模块化与兼容性: 通常提供丰富的接口选项(如 G1/8, NPT 1/8, 板式安装等)和电气连接方式(如 DIN 43650 标准插头、导线引出),便于集成到各种系统中。常可与其他 ZIMMER 微型气动元件(如阀岛、接头、气缸)无缝组合。
二、 关键技术参数与型号解析
一个典型的 AN02 型号可能包含以下关键信息(具体参数需查阅样本):
· 系列标识: AN02
· 功能位数:
o 3/2:三通二位。一个进气口 (P),一个工作口 (A),一个排气口 (R)。是常见的单作用气缸控制或吹气/吸气控制阀型。常态位置(断电时)可以是常闭 (NC - A口关闭,R口通大气)或常开 (NO - A口通P,R口关闭)。
o 5/2:五通二位。一个进气口 (P),两个工作口 (A, B),两个排气口 (EA, EB)。用于控制双作用气缸。断电时,A口通排气 (EA),B口通进气 (P);或反之(取决于常态位定义)。
o 5/3:五通三位。在断电时,所有口封闭(中封式),或所有口排气(中泄式),或P口封闭A/B口通排气(中压式)。用于需要气缸在断电时停止在中间任意位置的场合。
· 操作方式:
o D:直动式。电磁力直接作用于阀芯,开启或关闭主阀口。结构相对简单,对介质纯净度要求稍高,启动压力低(甚至可为0bar)。
o P:先导式(内部先导)。利用小电磁阀产生的先导气压来推动主阀芯切换。能控制更大的流量,功耗相对更低,但对工作压力有要求(通常需 > 1.5 bar)。
· 阀体材质: 常见为耐腐蚀的黄铜镀镍或阳极氧化铝合金。
· 密封材料: NBR(丁腈橡胶,耐油)或 FKM(氟橡胶,耐高温、耐腐蚀)。
· 额定电压: 直流 (DC) 如 12V DC, 24V DC;交流 (AC) 如 24V AC, 110V AC, 230V AC。需匹配线圈规格。
· 线圈类型:
o 标准线圈
o 节能线圈 (E):在阀切换后降低保持电流,显著减少发热和功耗。
o 防爆线圈 (EX):适用于有爆炸性气体环境的危险区域(需符合相应认证如 ATEX, IECEx)。
· 接口尺寸: 常见为 G1/8 (BSPP) 或 NPT 1/8。
· 流量能力: 通常用标准额定流量系数 Cv值 或 Kv值 表示(例如 Cv ≈ 0.18 - 0.5,具体取决于型号和压差)。该值直接影响气缸的速度或执行元件的动作效率。
· 工作压力范围: 典型为 0 bar 至 8 bar 或 0 bar 至 10 bar(直动式可低压启动,先导式有启动压力要求)。
· 介质: 过滤、无润滑的压缩空气(符合 ISO 8573-1 标准)。严禁用于液体或腐蚀性气体。
· 环境温度: 通常 -10°C 至 +50°C (阀体),线圈温度范围可能更窄(需查样本)。
· 防护等级: 线圈通常 IP65(防尘、防喷水),阀体本身需考虑安装环境。
· 响应时间: 开关时间通常在 10-30 ms 量级。
三、 工作原理简述
· 直动式 (D):
1. 线圈通电,产生电磁场。
2. 电磁力直接克服弹簧力,吸引铁芯(衔铁)向上运动。
3. 铁芯带动阀芯移动,开启主阀口(如 P->A),关闭排气口(R),或反之(取决于功能)。
4. 线圈断电,弹簧力推动铁芯和阀芯复位,关闭主阀口,打开排气口。
· 先导式 (P):
1. 线圈通电,小电磁阀(先导阀)动作,将先导气流导向主阀芯的一端。
2. 先导气压作用在主阀芯活塞上,克服弹簧力和摩擦力,推动主阀芯移动。
3. 主阀芯移动,切换主气路(如 P->A, B->EB)。
4. 线圈断电,先导阀复位,切断先导气源并排气。主阀芯在弹簧力(有时也利用另一侧残留气压)作用下复位,切换回原始状态。
四、 核心应用领域
AN02 的微型化、高可靠性和快速响应使其在以下领域大放异彩:
1. 精密自动化与机器人: 小型装配机械臂末端工具(EOAT)、精密点胶阀控制、微型夹具驱动、电子元件测试分选设备、SMT 设备内部气路控制。
2. 医疗与实验室设备: 血液分析仪、呼吸治疗设备、牙科椅、体外诊断设备、样本处理工作站、PCR仪中的气动阀控制。其低噪音和可靠性至关重要。
3. 分析仪器与光学设备: 气相/液相色谱仪 (GC/LC)、光谱仪中的气流切换与调节,显微镜载物台控制,激光切割/打标设备的辅助气体控制(如光闸、吹气)。
4. 包装与印刷机械: 小型包装机的物料定位、标签粘贴、计数分选,喷墨打印机的喷头维护单元气路控制。
5. 半导体与电子制造: 晶圆搬运、精密清洗设备、键合机、测试插座内的气动动作控制。
6. 小型工具与执行器: 气动螺丝刀、精密打磨工具、微型气缸、比例阀的先导控制。
7. 门禁与安防: 小型气动门锁、安全防护装置的快速释放。
五、 选型指南与注意事项
1. 确定核心需求:
o 功能: 需要控制单作用气缸 (3/2 NC/NO)?双作用气缸 (5/2)?还是需要中位停止 (5/3)?
o 操作方式: 空间允许且流量需求不大、需要零压启动?选直动式 (D)。需要更大流量、功耗要求低?选先导式 (P)(确保工作压力>启动压力)。
o 流量要求: 根据气缸缸径、行程、所需动作速度计算所需流量,对比阀的 Cv/Kv 值。预留适当余量(通常选计算值的 1.2 - 1.5 倍)。
o 压力范围: 确认系统工作压力是否在阀的允许范围内,特别是先导式阀的启动压力。
2. 接口与连接:
o 气口: 选择匹配的接口螺纹 (G1/8, NPT1/8) 和形式(如接头、板式安装底座)。
o 电气: 确定电压 (AC/DC, 电压值) 和连接方式(插座式还是导线引出)。选择标准线圈、节能线圈 (E) 或防爆线圈 (EX)。
3. 环境适应性:
o 温度: 工作环境温度是否在阀和线圈的额定范围内?
o 介质: 必须使用洁净干燥的压缩空气! 确保气源有过滤(5μm 或更细)和调压。严禁油、水、腐蚀性气体。
o 防护: 潮湿、多尘环境需确保线圈防护等级 (IP65) 足够,或采取额外防护。防爆环境选择相应认证的 EX 线圈。
o 振动: 高振动场合需考虑额外固定或选择抗振设计。
4. 配件考虑:
o 消音器: 安装在排气口 (R, EA, EB) 可显著降低排气噪音。
o 手动操作器: 用于调试或紧急情况下手动切换阀位(可选)。
o 指示灯: 集成在插头上的 LED 指示灯,用于显示阀的通电状态(可选)。
o 保护二极管: 对于 DC 线圈,推荐在电路上并联续流二极管,吸收线圈断电时产生的反向电动势,保护控制电路(PLC 输出点等)。
六、 安装、使用与维护要点
1. 安装:
o 按阀体上箭头指示方向连接气路(P-进气,A/B-工作口,R/EA/EB-排气)。
o 确保安装牢固,避免过大应力作用在接口上,尤其使用接头时。振动环境建议使用支架。
o 排气口必须通畅无阻,安装消音器。
2. 接线:
o 严格按照线圈标注的电压和极性(DC 线圈有 +/- 极)接线。
o 使用合适的导线截面,确保连接可靠。
o 强烈建议为 DC 线圈配备保护二极管。
3. 气源: 确保供气清洁(过滤精度 5μm 或更高)、干燥(露点至少比环境温度低 10°C)并压力稳定(使用调压阀)。无油润滑空气至关重要!
4. 运行: 在额定参数范围内运行。避免频繁的极限压力冲击。
5. 维护:
o 定期检查: 目视检查是否有泄漏(涂抹肥皂水)、异常噪音或动作迟缓。
o 清洁: 保持阀体外部清洁。不建议用户自行拆卸内部阀芯进行维护。 如遇严重故障(如卡死、严重泄漏),建议更换整个阀或联系专业维修。
o 备件: 在关键应用中,考虑储备常用型号作为备件。
七、 AN02 与普通电磁阀的对比优势
特性 |
ZIMMER AN02 系列 |
普通通用型电磁阀 |
尺寸/重量 |
极小巧轻便 |
相对较大较重 |
功耗 |
低功耗 (尤其节能线圈) |
通常较高 |
响应速度 |
极快 (毫秒级) |
一般较慢 |
噪音 |
低噪音设计 |
可能较高 |
可靠性 |
(德国工艺,严格品控) |
参差不齐 |
流量/体积比 |
优异 (在微型阀中提供良好流量) |
普通 |
适用场景 |
精密、空间受限、高频、高可靠要求 |
通用工业场合,空间要求不高 |
价格 |
相对较高 (反映其高性能和品质) |
通常较低 |
结论
ZIMMER AN02 系列电磁阀诠释了“小身材,大能量”。它将德国精密制造的可靠性、紧凑的设计、低功耗高效率以及快速响应的特性融为一体,为那些对空间、重量、速度和可靠性有着严苛要求的应用提供了理想的流体控制解决方案。无论是在精密的医疗设备内部、高速运转的自动化单元,还是在复杂的分析仪器中,AN02 都如同一个值得信赖的微型“开关大师”,默默地执行着每一次关键的气流指令。正确选型、规范安装和良好维护,是确保这颗“微型动力核心”长期稳定运行、发挥其性能的关键。对于追求设备性能和可靠性的工程师而言,AN02 无疑是一个值得深入研究和信赖的选择。
