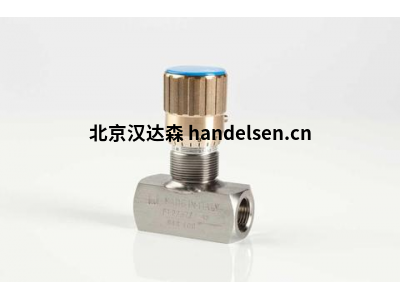

Tognella 流量控制阀 型号 2257/2：精准流体控制的工程杰作

一、 型号解析与核心定位

• Tognella 2257/2： 型号中的 “/2” 明确标示了这是一款 双阀组合阀。它并非一个单一的阀体，而是将一个 流量调节阀 (Flow Regulating Valve) 和一个 流量限制阀 (Flow Limiting Valve / Automatic Flow Limiter) 巧妙地集成在一个紧凑的阀体之内。这种独特的设计理念是 2257/2 的核心价值所在。

• 核心功能： 2257/2 的核心使命是实现 动态流量控制。它不仅能像手动平衡阀一样进行初始设定和测量，更能根据系统压差的变化，自动维持流经阀门的流量恒定在预设值上。这对于克服系统负荷变化、水泵启停、其他回路调节等因素引起的压力波动至关重要。

二、 精密设计与工作原理

1. 双阀芯协同机制：

   • 流量调节阀芯 (手动设定部分)： 通常位于阀体下部或侧面。工程师使用专用工具（如六角扳手）旋转阀杆，精确设定系统设计所需的目标流量值 (q)。这个设定过程通常基于阀门本身的流量测量端口（需连接测量仪表）或精确的计算。

   • 流量限制阀芯 (自动执行部分)： 这是阀门实现“动态平衡”的核心。它包含一个精密的弹簧-膜片（或活塞）系统。该阀芯感知阀门入口与出口之间的压差 (ΔP)。

     • 当系统压差增大时： 增大的压力推动膜片/活塞，压缩弹簧，使阀芯向关闭方向移动，增加流阻，从而阻止流量超过设定值。

     • 当系统压差减小时： 弹簧力推动膜片/活塞复位，使阀芯向开启方向移动，减小流阻，努力维持流量接近设定值。

   • 协同工作： 手动设定的目标流量值决定了自动阀芯工作的基准点。两个阀芯共同作用，确保在阀门的工作压差范围内（通常有最小和最大压差要求），实际流量被稳定地限制在设定值附近，精度通常在 ±5% 到 ±10% 之间（具体看型号和工况），显著优于静态平衡阀。

2. 关键结构特点：

   • 坚固阀体： 通常采用优质黄铜 (CW617N) 制造，确保耐腐蚀、耐压和高机械强度。阀体设计符合 EN 215, EN ISO 228-1 等标准。

   • 精密阀芯与密封： 阀芯和阀座采用耐磨、耐腐蚀材料（如不锈钢、特殊聚合物），配合精密加工和优质密封件（如 EPDM, NBR），保证长期无泄漏运行和精确控制。

   • 测量/排污端口： 集成标准 G 1/4" 或 G 1/8" 测量端口，方便连接测量设备（如超声波流量计、压差计）进行设定、检测和系统调试。部分型号可能带有排污塞。

   • 清晰刻度与指示： 调节阀部分通常配备清晰的开度指示器（如刻度盘、指针）和 Kv/q 值刻度，方便设定和读取。

   • 连接方式： 提供多种连接选项，最常见的是符合 EN 10226 (Rp) 或 ISO 228 (G) 标准的螺纹连接（如 DN15, DN20, DN25），满足不同管道系统的需求。

3. 关键性能参数 (典型范围，具体需查产品手册)：

   • 公称通径 (DN)： 常用 DN15 (1/2"), DN20 (3/4"), DN25 (1")。

   • Kvs 值范围： 例如 DN15 约 0.63 - 2.5 m³/h, DN20 约 1.0 - 4.0 m³/h, DN25 约 1.6 - 6.3 m³/h。Kvs 值代表阀门全开时的流通能力。

   • 设定流量范围 (q)： 覆盖对应通径和 Kvs 下的常用流量区间。

   • 工作压差范围 (ΔP)： 通常有最小工作压差（如 3-5 kPa）和最大允许压差（如 100-150 kPa 或更高，取决于型号）。在此范围内阀门能有效维持流量恒定。

   • 最大工作压力 (PN)： 通常 PN16 (16 bar) 或 PN25 (25 bar)。

   • 工作温度范围： 标准型适用于 -10°C 至 +120°C，适用于冷热水系统。特殊型号可适应更高或更低温度。

   • 介质： 水、乙二醇水溶液（特定浓度）。

三、 核心优势与应用价值

1. 精准稳定的流量控制： 自动补偿系统压力波动，确保末端设备（风机盘管、散热器、空气处理机组等）或子系统始终获得设计流量，避免过流或欠流。

2. 优化系统水力平衡： 显著简化大型复杂系统的调试过程，缩短调试时间。安装设定后，无需像静态阀那样反复调整，系统即可自动趋向并维持平衡状态。

3. 提升舒适度与效率： 保证末端设备在最佳工况下运行，提供稳定舒适的环境温度（供暖/制冷）。消除因流量不足或过大导致的冷热不均问题。

4. 节省能源： 防止水泵在部分负荷下因不平衡导致的过量运行；避免末端为弥补流量不足而被迫延长运行时间；减少不必要的热量/冷量输送损失。

5. 降低噪音与磨损： 消除因过大流量或压差在阀门和管道中产生的气蚀、振动和噪音。保护水泵、阀门及其他设备免受水力冲击和不必要磨损。

6. 简化设计与安装： 双阀一体设计节省空间，减少安装点。标准化的接口和设定方式方便工程实施。

7. 高可靠性与长寿命： Tognella 的精工制造和优质材料确保了阀门在严苛工况下的长期稳定运行，维护需求极低。

8. 灵活应用： 适用于各种需要恒定流量的场景，尤其适合：

   • 暖通空调系统中的风机盘管、散热器、新风机组、换热器回路。

   • 区域供冷供热网络中的楼宇入口或次级回路。

   • 工业流程中需要稳定流量的冷却/加热回路。

   • 太阳能热力系统。

   • 任何存在显著水力干扰或负荷变化频繁的系统。

四、 与同类产品的比较优势

• 对比静态平衡阀 (如普通截止阀、手动平衡阀)： 2257/2 提供动态平衡能力，无需反复调试，能自动适应系统变化，长期维持平衡效果，系统效率和舒适性更高。静态阀只在调试瞬间平衡，系统压力变化后即失效。

• 对比自力式压差控制阀： 压差阀控制的是两点间的压差恒定，间接影响流量。流量阀 (如 2257/2) 直接控制流量本身，对于确保末端设备获得精确设计流量更为直接有效。两者应用目标不同，有时可配合使用。

• 对比普通恒温阀： 恒温阀主要根据室温调节开度控制流量以实现室温恒定，不具备在设定点维持流量恒定的功能，也无法解决系统水力失调问题。2257/2 是为解决水力平衡而设计，可与恒温阀串联使用（通常装在恒温阀上游），为其提供稳定的工作压差和流量基础。

五、 选型、安装与操作指南

1. 选型关键步骤：

   • 确定设计流量 (q)： 根据末端设备或回路的热/冷负荷计算所需流量。

   • 确定可用压差范围： 计算阀门安装位置在系统设计工况下的最小和最大预期压差。

   • 选择通径 (DN)： 根据流量和管道尺寸初步选择。

   • 计算所需 Kvs / 选择阀门型号： 确保设计流量 q 在所选 DN 阀门的可设定范围内，并且系统的最小压差 ΔPmin 大于阀门要求的最小工作压差，最大压差 ΔPmax 小于阀门允许的最大压差。利用阀门样本中的流量-压差图表或 Kv 计算公式进行校验。

   • 考虑介质和温度： 确认阀门材料兼容系统介质和工作温度。

2. 安装要点：

   • 流向： 必须 严格按照阀体上清晰标注的箭头方向安装（通常为阀芯下进上出），反向安装将导致阀门失效甚至损坏。

   • 直管段： 阀门前后应保证足够的直管段（通常前 5DN, 后 2DN），以获得稳定流场，确保测量和控制的准确性。

   • 位置： 安装在需要恒定流量的设备或回路的入口管道上（回水管亦可，需确认样本要求）。确保阀门操作空间和测量端口易于接近。

   • 排污： 安装前冲洗管道，防止焊渣、杂质损坏阀座阀芯。必要时利用排污口。

   • 支撑： 适当支撑管道，避免阀门承受不当应力。

3. 设定与操作：

   • 设定前准备： 系统注水排气，水泵运行，关闭其他未设定回路（或使用专用仪表隔离）。

   • 连接仪表： 将流量测量仪表（或压差计配合阀门特性曲线）连接到测量端口。

   • 调节设定： 使用合适工具缓慢旋转调节阀杆，同时观察仪表显示的实际流量值，直至达到设计流量值 (q)。锁定调节装置（如有）。

   • 验证： 改变系统其他部分的状态（如开关其他回路），观察通过 2257/2 的流量是否基本保持稳定（在阀门工作压差范围内）。

   • 维护： 正常运行中通常无需维护。定期检查是否有泄漏。若系统水质差，多年后可考虑检查阀芯是否有堵塞。

六、 典型应用场景实例

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

• 大型办公楼空调系统： 在每层或每台风机盘管的回水管上安装 DN15 或 DN20 的 2257/2。无论大楼内不同区域负荷如何变化，水泵变频运行，都能确保每台风机盘管获得设计流量，消除远端房间过冷过热问题，提升整体舒适度并降低能耗。

• 区域供热二次网： 在每栋建筑的热力入口处安装 DN25 的 2257/2。设定为该建筑的设计流量。即使一次网压力因热源调整或管网其他用户变化而发生波动，也能保证该建筑获得稳定的热量输入，避免水力失调导致部分建筑过热而部分不热。

• 医院手术室净化空调机组： 对温湿度控制要求极高。在机组冷冻水/热水回水管安装 2257/2，确保换热器始终在设计流量下运行，为精确的温湿度控制提供稳定的水力基础。

• 工业冷却水系统： 为关键生产设备（如注塑机、激光切割机）的冷却回路提供恒定流量的冷却水，保障设备运行温度稳定，提高生产质量和设备寿命。

结论：Tognella 流量控制阀 2257/2 的工程价值

Tognella 2257/2 型流量控制阀远非一个简单的管道部件。它是将精密机械工程、流体动力学原理和系统控制理念完美融合的结晶。其独特的双阀芯设计（流量调节阀+流量限制阀）赋予了它无可比拟的动态平衡能力，使其成为构建高效、稳定、舒适且节能的现代流体系统的基石。

在追求可持续发展和精细化管理的今天，2257/2 通过其卓越的性能和可靠性，为工程师、安装商和业主提供了强大的工具：

• 保障设计意图： 确保系统按设计运行，末端获得所需流量。

• 提升系统韧性： 自动抵御压力波动带来的干扰。

• 释放节能潜力： 减少水泵能耗和无效热损失。

• 降低全生命周期成本： 节省调试时间、维护成本和能源费用。

• 优化用户体验： 创造更舒适、稳定的环境。

portant;">无论是新建项目还是改造升级，选择 Tognella 2257/2 流量控制阀，都是对系统长期性能、运行效率和用户满意度的一项明智投资。它代表了流体控制领域对“精准”与“可靠”不懈追求的成果，持续为全球各地的建筑和工业设施提供着静默而强大的支持。在精确掌控流体的世界里，Tognella 2257/2 无疑是值得信赖的工程伙伴。
