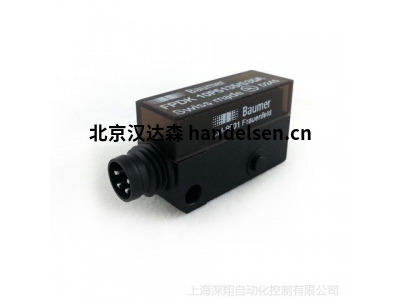

德国Baumer FPDK-10P5135/S35A 光电传感器：精密检测的可靠伙伴

在工业自动化领域，传感器的精度、可靠性与适应性直接决定了生产效率和系统稳定性。德国Baumer（堡盟）作为全球顶尖的传感器技术供应商，其产品线以德国工艺和创新设计著称。FPDK系列光电传感器正是其核心产品之一，而型号FPDK-10P5135/S35A 凭借其背景抑制（Background Suppression） 功能，在众多需要精确检测距离或区分目标与背景的复杂场景中脱颖而出，成为工程师信赖的解决方案。

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

一、 核心亮点：背景抑制（Background Suppression）技术

FPDK-10P5135/S35A 的核心价值在于其采用了三角测量法实现的背景抑制（BGS） 技术。这与传统的漫反射传感器有本质区别：

1. 原理差异：

o    传统漫反射： 依赖接收目标物体反射回来的总光强。目标颜色、表面材质（反光率）和背景物体的反射光都会显著影响检测结果。深色物体或高反光背景极易导致误判。

o    BGS (FPDK-10P5135/S35A)： 传感器内部巧妙设计了一个接收透镜和位置敏感探测器（如CCD线阵）。发射光在目标物体上形成光斑，反射光以特定角度进入接收透镜，并在探测器上成像。探测器分析的是反射光斑在接收器上的成像位置，而非总光强。

o    关键点： 反射光斑的位置直接对应目标物体与传感器的距离。更近的物体，光斑成像位置靠下；更远的物体（或背景），光斑成像位置靠上。

2. 功能优势：

o    无视颜色/材质： 只要物体位于设定的检测距离（工作范围）内，无论它是亮白、深黑、高光还是哑光（只要不是吸光或镜面反射），传感器都能可靠检测。解决了传统漫反射对颜色和材质极度敏感的痛点。

o    抑制背景干扰： 传感器只对设定距离（工作范围）内的物体有反应。位于该范围之外的物体（即使反光性很强），其反射光形成的成像位置不同，会被传感器智能忽略。这对于检测传送带上的物体、忽略背景机器框架或区分堆叠物体中的特定层至关重要。

o    精确距离检测： BGS本质上是一种距离测量技术。FPDK-10P5135/S35A 能在其工作范围内精确区分物体是否位于预设的检测窗口内。

二、 FPDK-10P5135/S35A 关键特性解析

1. 检测方式与工作距离：

o    方式： 带背景抑制（BGS）功能的漫反射式光电传感器。

o    标准检测距离： 10 mm (FPDK-10P...)。这是其型号中明确标识的核心参数，表示其设定的佳工作范围中心点或起始点。实际有效工作范围（检测窗口）需查阅数据手册（通常可能在几毫米到十几毫米区间可调或固定）。

o    光斑尺寸： 小光斑设计，有利于检测小物体或精确定位。

2. 光学特性与性能：

o    光源： 采用高寿命、高稳定性的可见红光 LED光源。可见光便于安装调试时目视对准。

o    响应时间： 通常极快（< 0.5ms 或更快），满足高速自动化需求。

o    重复精度： Baumer产品以高精度著称，BGS型传感器在检测距离上的重复精度通常可达微米级（如 ±0.1mm 或更优），确保检测结果高度一致可靠。

3. 电气接口与输出：

o    输出类型： S35A 后缀通常表示 PNP 常开 (NO) 晶体管输出。这是工业自动化领域常用的输出类型之一，兼容PLC的标准输入模块。

o    连接方式： 极可能采用标准的 M8 接插件（3针或4针），提供快速可靠的连接，便于安装维护。

o    工作电压： 宽范围直流电压供电，典型值为 10-30 V DC，适应性强。

4. 环境适应性：

o    防护等级： 高达 IP67。这意味着传感器防尘，并能承受短暂浸入水中（1米深，30分钟）。能够抵御生产环境中的油污、冷却液、粉尘和飞溅水的侵蚀。

o    耐环境性： 坚固的金属或高强度塑料外壳设计，能承受一定程度的冲击和振动。

o    温度范围： 宽工作温度范围（例如 -25°C 至 +55°C 或更宽），适用于冷库、高温车间等严苛环境。

5. 安装与调节：

o    外壳设计： 典型的紧凑圆柱形设计（如 M18）。

o    灵敏度调节： 通常配备电位器或示教键（Teach-in）。对于 FPDK-10P5135/S35A，调节核心是设定有效的检测距离（工作范围）。通过调节，用户可以精确设定传感器在哪个距离范围内触发（例如，只检测距离传感器表面 5mm 到 15mm 之间的物体）。这是BGS传感器正确应用的关键步骤。

o    状态指示： 集成LED指示灯（电源、输出状态），便于快速诊断。

三、 核心优势：为什么选择 FPDK-10P5135/S35A？

1. 可靠性： BGS技术使其在目标颜色、材质变化和背景干扰大的场景下，检测可靠性远超普通漫反射传感器，极大减少误检漏检，提升系统整体稳定性。

2. 应用灵活性： 对目标表面特性不敏感，使其能应用于传统漫反射传感器难以胜任的场合，如检测深色物体、透明/半透明物体（瓶盖、液位）、反光背景前的物体、区分不同高度的物体等。

3. 精确的距离区分能力： 能够精确检测物体是否位于特定的距离范围内，实现类似小范围内“距离测量”的功能。

4. 德国品质保证： Baumer以严苛的质量标准、制造工艺和产品一致性闻名，确保传感器在恶劣工业环境下长期稳定运行。

5. 易于集成： 标准电气接口（PNP, M8）、紧凑设计和清晰的指示灯，简化安装、调试和维护流程。

四、 典型应用场景

FPDK-10P5135/S35A 的BGS特性使其在以下场景中表现尤为出色：

1. 包装与物流：

o    检测传送带上不同颜色、材质的包装盒、纸箱是否存在（无视传送带颜色/纹理）。

o    精确检测堆叠纸箱或托盘的顶层高度。

o    检测透明塑料瓶/玻璃瓶的瓶盖是否盖好（瓶盖位于特定距离）。

o    检测填充液位（通过检测液面位置或浮标位置）。

2. 汽车制造：

o    检测深色或高反光汽车零部件（如黑色橡胶件、电镀件）的存在和位置。

o    在复杂背景（金属框架、线束）中精确检测零件到位。

o    检测装配过程中小部件的正确插入深度。

3. 电子制造业：

o    检测PCB板上的深色或反光元件（如芯片、连接器）是否在位。

o    检测微型精密部件的存在和高度。

o    区分堆叠中的薄片（如硅片、手机屏幕）。

4. 物料搬运：

o    检测料仓中物料的有无或料位高度（尤其适用于物料颜色/反光度变化的情况）。

o    机械手末端工具抓取确认（检测工件是否在预设距离被抓牢）。

5. 通用自动化：

o    任何需要克服背景干扰、检测特定距离范围内物体或对目标颜色/材质不敏感的精密检测任务。

五、 选型与使用要点

1. 确认需求： 明确需要检测的距离范围（工作距离10mm是否合适？）、目标物小尺寸、安装空间限制、环境条件（温度、介质防护要求IP67）、输出信号类型（PNP NO S35A是否匹配？）。

2. 查阅数据手册： 务必获取并仔细阅读Baumer提供的FPDK-10P5135/S35A新版数据手册，核实所有关键参数：精确的工作范围、光斑尺寸、重复精度、响应时间、温度范围、接线图、尺寸图、调节方法等。

3. 正确安装： 确保传感器牢固安装，光轴对准目标区域。考虑可能的振动影响。

4. 精准调节（关键！）：

o    使用电位器或示教键设定检测距离范围。

o    调节时，使用实际目标物在要求的检测位置进行。

o    可能需要反复微调，以达到佳效果：既确保目标物在设定距离内可靠触发，又能有效抑制设定距离外的背景干扰。

5. 背景处理： 虽然BGS抑制背景能力强，但安装时仍应尽量使背景（尤其是高反光背景）远离传感器的检测范围，并将背景调整到不理想的状态（如亮、近）进行调节，以获得稳健的性能。

总结

Baumer FPDK-10P5135/S35A 不仅仅是一个简单的光电开关，它是融合了先进背景抑制（BGS）技术的精密检测工具。其10mm的标准检测距离、S35A (PNP NO)输出和IP67高防护等级，结合其无视目标颜色/材质变化和精准抑制背景干扰的核心能力，使其在工业自动化领域的复杂检测任务中展现出非凡的价值。无论是面对深色工件、反光背景、透明物体还是需要精确距离判断的场景，FPDK-10P5135/S35A 都能提供德国Baumer品质所承诺的可靠、精准与稳定，成为工程师解决棘手检测难题、提升生产线智能化水平和运行效率的得力助手。在选择高要求的光电检测解决方案时，FPDK-10P5135/S35A 无疑是一个值得重点考量的强大选项。
