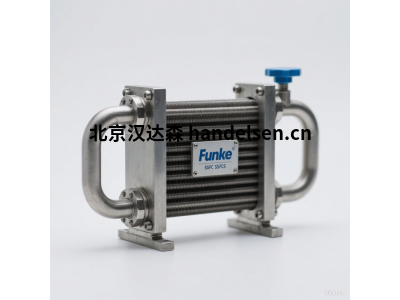

Funke管式换热器SSCF系列：高效热交换的德国工业典范
在工业及建筑热能传递领域，管壳式换热器以其结构可靠、适应性强、维护相对简便的特点，始终占据着核
| 马世宇 QQ： 2850590587 手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn |
 |
 |
一、 Funke：品质与创新的代名词
Funke公司拥有数十年的热交换器研发与制造经验，总部位于德国。公司秉承德国制造的精髓：
· 严苛标准： 遵循DIN/EN、ASME、PED等国际标准，确保产品安全可靠。
· 先进技术： 持续投入研发，优化传热效率、材料应用和制造工艺。
· 广泛应用： 产品覆盖从民用建筑到重工业的广阔领域。
· 全球服务： 完善的销售和服务网络遍布世界各地。
二、 SSCF系列：灵活高效的管壳式换热器解决方案
SSCF系列是Funke标准化的可拆卸管束管壳式换热器。其核心设计理念在于：
· 模块化设计： 提供多种标准尺寸和配置，便于选型和快速交付，同时支持定制以满足特殊需求。
· 换热性能： 通过优化的流体动力学设计和高效的换热管技术，实现高热传递效率。
· 维护便捷性： 可拆卸管束设计是其大亮点之一。当换热管需要清洗、检查或更换时，无需断开整个管道系统，只需打开壳体即可轻松抽出管束，极大降低了停机时间和维护成本。
· 结构坚固耐用： 采用高品质材料和精密制造工艺，确保长期稳定运行。
三、 SSCF系列核心功能参数详解
了解SSCF系列的技术规格是选型的关键。以下是其核心功能参数：
1. 主要应用：
o 暖通空调（HVAC）系统中的冷冻水、冷却水、热水的加热或冷却（如锅炉房一次侧与二次侧换热、冷却塔回路与冷冻机回路换热）。
o 区域供热/供冷站的热量交换。
o 工业流程中的工艺流体加热或冷却（如润滑油冷却、工艺水加热、化工介质换热等）。
o 热回收系统（如废气余热回收、废水热回收）。
o 制冷系统中的冷凝器、蒸发器（需根据工况选配）。
o 生活热水制备。
2. 设计标准：
o 通常遵循DIN/EN 13445（压力容器）等欧洲标准，也可根据要求按ASME VIII Div.1或其他国际标准制造。
o 符合PED 2014/68/EU（压力设备指令）要求。
3. 设计压力 (Design Pressure - PN)：
o 这是换热器能够安全承受的高工作压力。
o SSCF系列常见的标准设计压力等级通常为：
§ 壳侧 (Shell Side)： PN 16 (1.6 MPa) 或 PN 25 (2.5 MPa)
§ 管侧 (Tube Side)： PN 16 (1.6 MPa) 或 PN 25 (2.5 MPa)
o 重要提示： 具体项目的设计压力需根据实际工况（高工作压力、安全阀设定值等）确定，Funke可提供更高压力等级（如PN 40, PN 63）的定制设计。
4. 设计温度 (Design Temperature)：
o 这是换热器材料在设计压力下能安全使用的高或金属温度。
o SSCF系列的标准设计温度范围通常覆盖：
§ 温度： -10°C 或 -20°C (取决于密封材料和流体)
§ 高温度： +150°C 到 +200°C (标准配置)
o 重要提示： 对于蒸汽应用或更高温度的工艺流体，需要特殊选材（如更高等级的不锈钢、镍基合金）和设计，高可达+400°C或更高（需定制）。
5. 接口尺寸 (Connection Sizes - DN)：
o 指壳侧和管侧的介质进出口法兰的公称直径。
o SSCF系列提供非常广泛的接口尺寸选择，以适应不同的流量需求。
o 典型范围：
§ 管侧 (Tube Side)： DN 25 (1") 至 DN 400 (16") 或更大 (定制)
§ 壳侧 (Shell Side)： DN 50 (2") 至 DN 500 (20") 或更大 (定制)
o 法兰标准通常为DIN/EN 1092-1 (PN系列)，也可提供ANSI/ASME B16.5等其他标准法兰。
6. 换热面积 (Heat Transfer Area)：
o 这是衡量换热器能力的关键参数，单位通常为平方米 (m²)。
o SSCF系列提供极其宽广的换热面积范围，从不足1 m²的小型设备到数百甚至上千 m²的大型装置。
o 具体面积取决于：
§ 型号尺寸（壳体直径、长度）
§ 换热管规格（外径、壁厚、长度）
§ 换热管数量
§ 是否采用高效管（如波纹管、内肋管等）
7. 传热系数 (Overall Heat Transfer Coefficient - U)：
o 这是衡量换热器整体传热效率的综合指标，单位是W/(m²·K) 或 W/(m²·℃)。数值越高，表示在相同温差和面积下传递的热量越多。
o SSCF的U值范围非常宽泛，通常在 1000 W/(m²·K) 到 5000+ W/(m²·K) 之间。
o 重要提示： U值不是一个固定的设备参数，它强烈依赖于：
§ 流体性质： 导热系数、比热容、粘度、密度（水、油、蒸汽、气体的U值差异巨大）。
§ 流速： 流速越高，通常U值越高（湍流增强传热），但压降也增大。
§ 污垢热阻： 运行中管壁和壳侧积累的污垢会显著降低U值（设计时需考虑裕量）。
§ 换热管类型： 高效强化传热管（如Funke的Turbotec®波纹管）可显著提升U值（相比光管可提高30%-100%甚至更多）。
§ 流道布置： 管程数、壳程折流板设计（单弓、双弓、窗口无管等）。
o 计算： U值需通过具体的工艺条件（流量、进出口温度、物性数据）和选定的换热器结构参数，由专业的热力计算软件（如Funke的选型软件）得出精确值。无法脱离具体工况给出单一“型号U值”。
8. 材料选择 (Material Selection)：
o 换热管 (Tubes)：
§ 标准： 不锈钢304 (1.4301), 不锈钢316/316L (1.4401/1.4404) - 优异的耐腐蚀性、通用性强。
§ 特殊选项： 不锈钢904L (1.4539), 双相钢 (如1.4462), 钛及钛合金, 铜镍合金 (如CuNi90/10, CuNi70/30), 镍基合金 (如Hastelloy), 碳钢（需防腐处理）等。针对海水、强腐蚀性介质、高温高压等苛刻工况。
§ 高效管型： Turbotec®波纹管（显著提升传热效率，减少污垢沉积）。
o 管板 (Tube Sheets)： 通常与换热管材料匹配或采用更高等级材料（如不锈钢+钛复合板）。厚度根据压力和管数设计。
o 壳体 (Shell)：
§ 标准： 碳钢（内壁常需防腐涂层，如环氧树脂），不锈钢304/316。
§ 特殊选项： 双相钢、镍基合金等。
o 封头/水室 (Channels/Headers)： 材料通常与管侧法兰和管板相匹配。
o 折流板 (Baffles)： 通常为不锈钢或碳钢（带涂层）。
o 垫片 (Gaskets)： 根据温度、压力和介质选用，如NBR（丁腈橡胶）、EPDM（三元乙丙橡胶）、PTFE（聚四氟乙烯）、金属缠绕垫、石墨复合垫等。
9. 结构特点：
o 可拆卸管束： 核心优势，便于维护。
o 单管程或多管程： 常见1、2、4管程设计，通过水室隔板实现，优化流速和温差。
o 壳程设计： 标准为单壳程（E型），可选配不同折流板（弓形、窗口无管等）优化壳侧流动和减少压降/振动。
o 安装方式： 标准为水平安装（支座固定），可提供垂直安装设计。
o 接口方位： 可根据需要灵活布置。
四、 SSCF系列的优势总结
· 德国品质，可靠耐用： 工艺，严格品控，确保长寿命和稳定运行。
· 高效换热： 优化的设计和可选的高效管（如Turbotec®）大化热回收或传递效率，降低运行能耗。
· 维护便捷，成本低廉： 可拆卸管束设计大幅简化清洗、检查和更换流程，显著减少停机时间和维护费用。
· 灵活配置，应用广泛： 丰富的标准型号和强大的定制能力，满足从HVAC到复杂工业流程的多样化需求。
· 模块化与快速交付： 标准化组件缩短了设计和生产周期。
· 全球服务与支持： Funke强大的技术团队和全球服务网络提供专业的选型、设计、安装和维护支持。
五、 典型应用场景
· 区域能源站： 连接一次热网与二次用户侧（建筑供暖/制冷）。
· 商业/公共建筑HVAC： 锅炉房一次-二次侧换热、冷冻站冷却水换热、空气处理机组再热/预冷。
· 工业制造：
o 工艺冷却/加热（注塑机、空压机、液压系统、反应釜）。
o 润滑油冷却。
o 工艺流体间的热量回收。
· 生活热水制备： 利用锅炉高温水或蒸汽加热生活用水。
· 热回收系统： 回收工业废水、废气、数据中心余热等。
· 制冷系统： （特定设计）用作冷凝器或蒸发器。
六、 选型与注意事项
选择SSCF系列时，需提供详尽的工艺参数：
1. 流体信息： 名称、流量、进出口温度、允许压降、物理化学性质（特别是腐蚀性、粘度、污垢倾向）。
2. 操作条件： 工作压力（高/）、工作温度（高/）、运行模式（连续/间歇）。
3. 设计参数要求： 所需的设计压力、设计温度、安全要求。
4. 安装环境： 空间限制、安装方向（水平/垂直）、连接标准。
5. 特殊要求： 材料偏好、是否需要高效管、清洁要求、是否需要特殊认证等。
强烈建议通过Funke或其授权代理商的专业选型软件和技术人员进行精确计算和选型，以确保换热器性能达标、运行安全可靠且经济高效。
结语
Funke SSCF系列管壳式换热器，凭借其德国制造的品质、创新的可拆卸管束设计、出色的换热效率以及无与伦比的灵活性和可靠性，已成为全球众多工程师和用户在热交换解决方案上的信赖之选。无论是优化建筑能耗、提升工业流程效率，还是实现能源的可持续利用，SSCF系列都提供了强大而坚实的技术支撑。深入了解其功能参数，结合专业选型，将大化发挥其在您系统中的价值，带来长期稳定的经济效益和运行保障。
