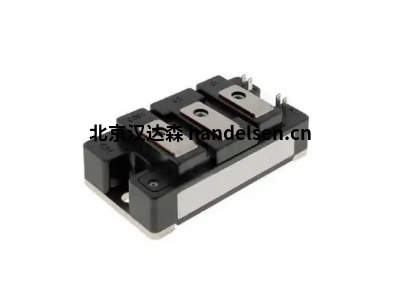

Behlke HTS 160-1600-SCR：高压脉冲控制领域的精密引擎
在要求严苛的高压脉冲功率领域，精确控制能量释放的开关元件是系统核心。德国Behlke公司凭借其技术打造的HTS 160-1600-SCR固态开关系列，已成为高压、大电流、快速开关应用的行业。本文将深入剖析该系列的代表型号HTS 160-1600-SCR，揭示其技术精髓与广
| 马世宇 QQ： 2850590587 手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn |
 |
 |
一、型号解析与核心定位
· HTS系列：Behlke高压晶闸管开关（High Thyristor Switch）家族标识。
· 160：器件高阻断电压1600V (工业命名惯例，数值需乘以10)。
· 1600：器件大峰值脉冲电流1600A。
· SCR：核心半导体器件类型为晶闸管（Silicon Controlled Rectifier）。
该型号定位清晰：在1600V电压等级下，安全可靠地开关高达1600A的瞬态脉冲电流，满足对开关速度、精度与功率密度有严苛要求的场景。
二、核心技术：晶闸管与驱动设计的融合
HTS 160-1600-SCR的核心竞争力源于其精密设计：
1. 高性能晶闸管堆叠：
o 采用多芯片低感封装技术，实现1600V耐压与1600A通流能力。
o 特殊结构设计优化动态参数(dv/dt, di/dt)，确保开关瞬态稳定。
2. 光隔离门极驱动技术：
o 集成高速光纤接收器，实现控制端(TTL)与高压主回路的电气隔离。
o 驱动电路提供极短上升时间(<1μs)与纳秒级抖动控制，保障精准时序。
3. 低感设计：
o 内部母排与元件布局经电磁优化，显著降低回路寄生电感。
o 对高速大电流脉冲至关重要，减少开关振荡与电压过冲。
4. 集成水冷散热：
o 1600A电流下热管理是核心挑战。
o 标配高效水冷板，确保长期工作温升可控，保障寿命与可靠性。
三、关键性能参数解析
|
参数 |
典型值 |
单位 |
工程意义 |
|
大阻断电压 |
1600 |
V |
安全工作电压上限 |
|
峰值脉冲电流 |
1600 |
A |
单次脉冲大承载电流 |
|
大平均电流 |
~50 |
A |
连续工作电流能力(依赖冷却条件) |
|
开关时间(t_on/t_off) |
<1.0 / <1.5 |
μs |
快速开关能力 |
|
触发延迟抖动 |
< ±5 |
ns |
时序精确性保证 |
|
大dv/dt |
>1000 |
V/μs |
抗电压瞬变能力 |
|
大di/dt |
>1000 |
A/μs |
抗电流瞬变能力 |
|
触发信号 |
TTL (5V) |
标准逻辑电平兼容 |
|
|
绝缘等级 |
>5kV |
控制-主回路隔离安全性 |
四、不可替代的核心优势
1. 纳秒级时序精度：优于±5ns的抖动控制，在粒子加速器同步、激光Q开关等应用中至关重要。
2. 超高功率密度：在紧凑体积内实现1600V/1600A能力，显著优化系统集成度。
3. 无触点长寿命：固态开关无机械磨损，理论寿命达数十亿次操作。
4. 瞬态能力：dv/dt (>1000 V/μs) 和 di/dt (>1000 A/μs) 耐受性，应对严苛负载。
5. 安全可靠隔离：光纤触发确保控制电路与千伏高压隔离，保障人员与设备安全。
五、驱动科技的典型应用
1. 粒子加速器与核物理研究：
o 精确控制磁铁电源或高频腔调制器脉冲，实现粒子束流的纳秒级同步。
o 案例：欧洲核子研究中心（CERN）大型强子对撞机升级项目中大量采用HTS系列开关。
2. 工业大功率脉冲激光系统：
o 驱动闪光灯泵浦源或作为电光/声光调Q开关的快速高压源。
o 在激光切割、焊接、表面处理设备中提供稳定可靠的脉冲能量。
3. 医疗设备：
o 医用直线加速器（LINAC）中的电子枪栅控和微波源调制。
o 质子治疗装置中的束流踢出器（Kicker）磁铁电源控制。
4. 材料处理与科学研究：
o 电液粉碎（EHD）、等离子体化学气相沉积（PECVD）的高压脉冲源。
o 高能脉冲电源、Marx发生器、Tesla线圈的初级开关。
5. 电力电子测试平台：
o 大功率IGBT/SiC模块的短路测试、浪涌测试的关键开关元件。
o 光伏逆变器、电动汽车充电桩的极限工况模拟测试。
六、设计选型与应用要点
1. 电压裕量：实际工作电压建议不超过标称值的70-80%（如1600V器件用于≤1200V系统）。
2. 电流与热管理：
o 1600A为峰值能力，平均功耗需依赖水冷散热（标配）。
o 计算导通损耗(I²*Rds)与开关损耗，确保散热系统满足温升要求。
3. 回路寄生参数控制：
o 使用低感母排，主功率回路尽量短直，避免开关振荡。
o 必要时在开关输出端并联RC吸收网络。
4. 触发可靠性：
o 确保光纤清洁连接，避免弯曲过大。
o TTL触发信号需干净、陡峭，满足小脉宽要求。
5. 安全防护：
o 高压区域必须严格隔离屏蔽，设置互锁装置。
o 系统需有可靠过压/过流/过热保护机制。
七、与同类技术对比
|
特性 |
HTS 160-1600-SCR (SCR) |
IGBT模块 |
机械开关 (接触器) |
火花隙开关 |
|
开关速度 |
快 (μs级) |
快 (ns-μs级) |
慢 (ms级) |
极快 (ns级) |
|
电流能力 |
(kA级) |
高 (kA级) |
高 (kA级) |
(MA级) |
|
电压等级 |
高 (kV级) |
中高 (kV级) |
高 (kV级) |
(MV级) |
|
寿命/可靠性 |
极长 (数十亿次) |
长 |
有限 (机械磨损) |
短 (电极烧蚀) |
|
时序精度 |
(ns级抖动) |
高 |
低 |
低 |
|
控制复杂度 |
中等 |
复杂 (需驱动保护) |
简单 |
简单 |
|
主要应用场景 |
精密高压脉冲源、调制器 |
变频器、逆变器 |
主电源通断 |
超高能脉冲、脉冲功率 |
结论：在需要高电压（数kV）、大电流（千安培级）、高开关速度（微秒级）、可靠性与纳秒级时序精度的应用中，HTS 160-1600-SCR具有不可替代的优势。
结语：精密能量的掌控者
Behlke HTS 160-1600-SCR不仅是一个高压开关，更是前沿科研与工业装备的能量神经中枢。它将晶闸管的强大通流能力、光纤隔离的精准控制、以及先进热管理技术融为一体，在1600V与1600A的极限参数下仍能实现纳秒级的操作精度。从照亮物质深层次结构的粒子加速器，到重塑材料表面的工业激光器；从拯救生命的医疗设备，到探索未来能源的聚变装置——HTS 160-1600-SCR持续驱动着人类探索与创新的边界，在高压脉冲的瞬间闪耀中，精准释放着改变世界的力量。
