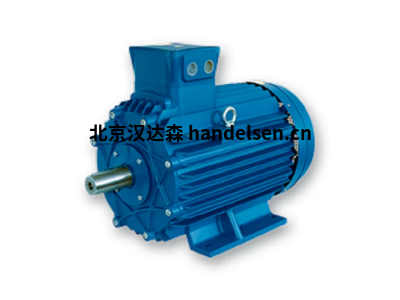

CEMP防爆电机 F63-2GBTV/A2T:守护高危环境的强劲动力核心
在石油化工、制药、煤矿、粮食加工等存在易燃易爆气体、粉尘的高危工业领域,普通电机的火花或高温都可能引发灾难性事故。防爆电机作为这些环境中的关键动力源,肩负着保障人员安全与生产连续性的重任。意大利品牌CEMP以其深厚的技术积累和严格的质量控制,在全球防爆领域享有盛誉。其型号F63-2GBTV/A2T电机,便是专为应对严苛爆炸性环境而生的可靠解决方案。本文将深入剖析这款电机的技术特点、应用场景及其核心价值。
马世宇 QQ: 2850590587 手机:13002495941 电话:010-64714988-213 传真:010-64714988-668 邮件:tk3@handelsen.cn |
![]() |
![]() |
一、 型号解码:F63-2GBTV/A2T 的含义
· F63: 机座号标识。通常指电机中心高或安装尺寸规格,F63代表一个特定的机座尺寸系列,决定了电机的外形、安装孔位和大致功率范围。
· 2G: 防爆类型与区域标识。这是核心信息之一:
o “2”: 代表电机符合 II 类设备标准,即适用于除煤矿井下甲烷环境(I类)外的所有其他爆炸性气体环境(如石油化工、炼油厂、制药等)。
o “G”: 代表设备设计用于 气体环境 (Gas)。与之对应的是“D”代表粉尘环境 (Dust)。这表明F63-2GBTV/A2T主要针对气体/蒸气爆炸危险区域。
· BTV: 制造商内部设计代码或特定特性标识。具体含义需参考CEMP技术手册,通常可能包含:
o B: 可能指特定冷却方式(如自扇冷)、结构形式或材料特性。
o T: 常与温度或热保护相关。
o V: 可能指电压规格、特定轴承配置或其他可选特性。这部分是CEMP对该型号特定配置的封装,需结合完整技术资料理解。
· A2T: 温度组别标识。这是防爆安全的关键参数:
o “A2”: 表明该电机允许的高表面温度符合 T3 温度组别 (≤200°C)。温度组别定义了设备在正常运行或规定故障条件下,其表面可能达到的高温度,该温度必须低于环境中特定可燃物质的点燃温度。
o “T”: 通常代表电机采用 “t” 保护型 (外壳保护型 - “Ex t”) 用于粉尘环境。但结合前面的“2G”,这里更可能是CEMP内部对温度组别标识的特定写法(确认了T3),或者指电机也满足粉尘环境的附加要求(需查证认证证书)。核心的信息是它达到了气体环境的T3温度组别要求 (A2)。
型号参数;CEMP电机产品
- 铸铁外壳防爆系列
- CEMP AB30r 90S 4 B35 3F
- CEMP AB30r 90L 4 V1 3F
- CEMP AB30r 71A 4 B5 3F
- CEMP AB30r 71B 4 B34 3F
- 铸铝外壳防爆系列
- CEMP AB35r 90S 4 B35 3F
- CEMP AB35r 90S 2 V1 3F
- CEMP AB35r 132SB 4 B35 3F
- CEMP AB35r 71A 4 B34 3F
- 带刹车防爆电机系列
- CEMP ATL 170 2 3F 230D
- CEMP ATL 220 2 3F 230D
- CEMP ATL 270 2 3F 230D
- CEMP ATL 350 2 3F 230D
- 其他电机型号
- CEMP F63-2GBTV/A2T
- CEMP F80-2DG BTV/B4 230V 50HZ
- CEMP II 2GD Ex d IIC T4 AC motor Type AC 30 180L 6 15.0 KW IP65
二、 核心防爆原理与技术标准
F63-2GBTV/A2T 主要采用 隔爆型 (Flameproof Enclosure - “Ex d”) 防爆原理:
1. 坚固外壳: 电机外壳采用高强度材料(如铸铁)制造,能承受内部爆炸产生的压力而不损坏,并阻止火焰或爆炸产物向外部危险环境传播。
2. 精密配合间隙 (法兰间隙): 外壳各部件(如端盖与机座)之间的接合面设计有严格控制的间隙长度和宽度。内部爆炸时,高温气体和火焰在通过这些狭长间隙时被充分冷却,降低到无法点燃外部爆炸性混合物的安全温度。
3. 符合国际标准: 该型号设计制造严格遵循以下关键标准:
o IEC / EN 60079-0: 爆炸性环境用设备 - 通用要求。
o IEC / EN 60079-1: 爆炸性环境用设备 - 第1部分:隔爆外壳“d”型保护设备。
o IEC / EN 60079-31: 爆炸性环境用设备 - 第31部分:由外壳保护“t”型的设备(如果也满足粉尘防爆)。
o ATEX 指令 (2014/34/EU): 欧盟强制性指令,确保设备在潜在爆炸性环境中的安全。F63-2GBTV/A2T 应持有有效的ATEX认证证书(如 II 2G Ex db IIC T3 Gb / II 2D Ex tb IIIC T135°C Db)。
o 中国标准 (GB3836): 在中国市场销售和使用,通常还需符合中国防爆国家标准GB3836系列,并通过国家防爆电气产品质量监督检验中心(PCEC)等机构的认证(如 Ex db IIC T3 Gb)。
三、 关键性能与技术参数
· 功率与转速: 作为F63机座电机,其额定功率通常在某个范围内(例如,可能在5.5kW - 15kW之间,具体需查技术样本)。标准同步转速为3000 RPM(2极电机),提供高转速输出。
· 效率等级: 符合或超越IE2或IE3效率等级(具体取决于生产年份和设计),降低运行能耗。
· 电压与频率: 标准设计通常为380-415V,50Hz(或可根据要求提供其他电压,如220V, 440V, 60Hz等)。
· 防护等级: IP55 是防爆电机的常见配置。第一位数字“5”:防尘(防止有害粉尘堆积,非密封)。第二位数字“5”:防喷水(防止来自任何方向的低压水喷射)。这确保了内部电气部件在恶劣工业环境(潮湿、多尘)下的可靠运行。
· 绝缘等级: 通常为 F级 (155°C)。这意味着电机绝缘系统在155°C温度下具有长期使用寿命。实际运行中,通过温度组别限制(T3 ≤ 200°C)和热保护,确保绕组温度远低于此限值,保证长期可靠性和寿命。
· 冷却方式: IC411 (TEFV - 全封闭风扇冷却)。电机封闭,依靠外部安装的风扇驱动空气流过带散热筋的外壳表面进行散热。
· 安装方式: 标准为 B3 (底脚安装)。也可提供其他安装方式如B5(带凸缘端盖)、B35(底脚带凸缘)等。
· 轴承与润滑: 采用高质量轴承(如SKF, FAG),设计有长效润滑脂,维护周期长。
· 工作制: S1 (连续工作制),适合长时间不间断运行。
F63-2GBTV/A2T 典型技术参数简表
特性 |
参数/描述 |
说明 |
机座号 |
F63 |
核心安装尺寸规格 |
防爆标识 |
2G |
II类气体环境 |
防爆型式 |
Ex d (隔爆型) |
核心防爆原理 |
温度组别 |
T3 (≤ 200°C) |
表面高允许温度,对应型号中的“A2” |
防护等级 |
IP55 |
防尘及防喷水 |
冷却方式 |
IC411 (TEFV) |
全封闭风扇冷却 |
绝缘等级 |
F (155°C) |
绝缘系统耐热等级 |
安装方式 |
B3 (标准底脚安装) |
常见安装形式 |
工作制 |
S1 (连续工作制) |
适合长时间运行 |
典型功率范围 |
~ 5.5 kW - 15 kW (参考) |
需依据具体型号技术样本确认 |
标准电压/频率 |
380-415V / 50Hz |
可定制其他电压/频率 |
同步转速 |
3000 RPM (2极) |
高转速输出 |
轴承润滑 |
长效润滑脂 |
维护周期长 |
符合标准 |
IEC/EN 60079-0, -1 (及可能 -31), ATEX, GB3836 |
满足国际及区域强制性安全标准 |
四、 核心优势与应用价值
1. 本质安全可靠:
o 经过验证的防爆设计: 严格遵循国际标准(IEC/EN, ATEX)进行设计、制造和测试,确保在规定的爆炸性环境中使用不会成为点燃源。
o 坚固耐用的结构: 高强度外壳和精密加工工艺,保障了隔爆性能的长期有效性,并能抵抗工业现场的冲击和振动。
o T3温度组别: 适用于点燃温度高于200°C的绝大多数常见可燃性气体和蒸气(如汽油、柴油、丙酮、苯、氨、乙炔等)。
2. 高效节能:
o 优化的电磁设计和制造工艺带来高效率(IE2/IE3),显著降低运行成本,符合全球节能减排趋势。
3. 环境适应性强:
o IP55防护: 有效抵御灰尘侵入和喷溅水流的冲击,适合露天、潮湿、多粉尘的严苛工业环境。
o 坚固构造: 适应高温、高湿、存在腐蚀性介质或剧烈振动的复杂工况。
4. 低维护长寿命:
o F级绝缘系统: 提供充足的耐热裕度,延长电机寿命。
o 优质轴承与长效润滑: 减少维护频率和停机时间。
o 可靠的设计与制造: CEMP品牌信誉的保证,故障率低,运行稳定。
5. 全球合规认证:
o 持有ATEX、IECEx及目标市场国家认证(如中国PCEC的防爆合格证),确保在全球主要市场合规合法使用,规避贸易壁垒和安全风险。
五、 典型应用场景
F63-2GBTV/A2T凭借其2G气体防爆(Ex d)和T3温度组别,广泛应用于存在IIA、IIB、IIC类气体的Zone 1或Zone 2危险区域:
· 石油与天然气: 海上平台、陆上油气田、炼油厂、化工厂中的泵(原油、成品油、化工原料)、压缩机、风机、搅拌器、传送带驱动。
· 化工与石化: 反应釜搅拌、物料输送泵、循环泵、通风风机、挤出机、混合设备。
· 制药工业: 原料药生产车间、溶剂处理区域、干燥设备、混合设备中的驱动电机。
· 油漆与涂料制造: 溶剂型涂料生产、配料、搅拌、灌装设备。
· 仓储与物流: 易燃液体(汽油、柴油、溶剂)储罐区的输送泵、通风系统。
· 废水处理: 处理含有易燃气体(如沼气)的曝气池搅拌器、泵站。
· 食品饮料 (涉及酒精等): 酒精蒸馏、提取工艺中的泵、搅拌设备。
六、 选型与使用要点
1. 明确危险区域划分: 必须由专业人员进行现场危险区域划分(Zone 0, 1, 2),确认F63-2GBTV/A2T (适用于Zone 1/2) 是否符合要求。
2. 确定爆炸性物质特性: 确认环境中存在的可燃气体/蒸气的种类、级别 (IIC高)、点燃温度(需低于T3的200°C)。温度组别必须匹配。
3. 匹配负载要求: 根据驱动设备的功率、转矩、转速需求,结合工作制(S1连续),选择合适功率的F63电机。考虑启动特性(直接启动、星三角、变频器等)。
4. 环境条件考量: 考虑环境温度、湿度、海拔高度(影响冷却和绝缘)、腐蚀性、防护要求(IP55通常足够)以及安装方式(B3)。
5. 认证合规性: 确保所选电机型号持有项目所在地强制要求的防爆认证(如中国的防爆合格证)。
6. 专业安装与维护:
o 安装必须由具备资质的电工按照规范(包括电缆引入装置的选型与密封)进行。
o 定期维护检查至关重要,包括:外观检查(无损伤、锈蚀)、紧固件检查(特别是隔爆面螺栓)、电缆引入装置密封检查、轴承运行状况检查(噪音、振动、温度)、定期补充或更换润滑脂(按手册要求)。
o 严禁在通电状态下打开隔爆外壳!
o 任何维修或部件更换(如轴承)后,必须由专业人员恢复其防爆完整性并确认符合标准。
结语
CEMP F63-2GBTV/A2T防爆电机,不仅仅是一台动力设备,更是高危工业环境中的安全守护者。其精密的隔爆设计(Ex d)、可靠的T3温度组别、坚固的IP55防护以及高效的性能,使其成为石油、化工、制药等爆炸性气体环境(Zone 1/2)中驱动泵、风机、压缩机、搅拌器等关键设备的理想选择。选择F63-2GBTV/A2T,意味着选择了符合国际高安全标准的保障、高效节能的运行以及CEMP品牌带来的持久可靠性与低维护成本。
