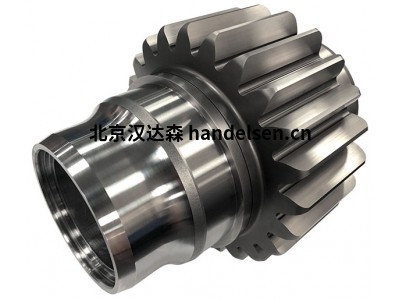

ONDRIVES 马刺齿轮



最小起订货量

  • 无限制

您可能还关注相似产品
  • 身份验证|
  • 主营产品|机械零件 阀门 泵 管道和组件 过滤器和滤芯 流体仪表 喷头和喷枪 接头 风机 电机和马达
  • 公司荣誉| 已通过认证
供应产品分类
  • 暂无分类
本页信息为汉达森 祁佳强原厂生产的产品“ONDRIVES 马刺齿轮”产品信息,如您想了解更多关于“ONDRIVES 马刺齿轮”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌ONDRIVES 有效期至长期有效 最后更新2021-05-14 15:30
浏览次数8

ONDRIVES 马刺齿轮

  onDRIVES 马刺齿轮

  定制的接地,设定和形状刺激齿轮。

  0.5Mn = 16Mn散装齿轮,外径为15mm至850mm,内径最大为±400mm。

    祁佳强

  QQ:2850590582

  手机/微信:17744536447

  凭借80多年的精密齿轮行业经验,ondrives具有丰富的知识,专业知识和经验,可以与齿轮和变速箱项目的合作伙伴合作。我们在英国拥有超过3200平方米(35,000平方英尺)的工厂和办事处,我们将利用我们的技术,设计和生产经验来密切合作,以帮助满足客户的需求。

  轮廓(参与)偏差

  通常在4个均匀的牙齿或间隙上测量。左右齿面测量的每个齿或间隙均超过可用长度LAf。分析区域Lα通常是有效长度L的92%Ae。

  齿轮计算器示例

  Fα

  总轮廓偏差

  垂直于零误差参考线测量分析区域L中轮廓跟踪的最高点和最低点之间的距离α。当工件从L的末端开始达到ISO或DIN标准时,区域α到L的末端的任何高点都包括Ae。

  h

  轮廓坡度偏差

  最佳配合参考线穿过牙齿表面轨迹的正偏差或负偏差。垂直于分析区域L上零误差参考线起点的测量α。给出符号fH ='时,该值来自有效长度L的参考线Ae。

  Ff _

  轮廓形状偏差

  与轮廓跟踪接触并平行于最佳拟合参考线的最高参考线和最低参考线之间的距离。测量的垂直到零误差线。当按照ISO或DIN标准工作时,从L的末端到区域α中的任何高点到Ae的末端都包括在内。

  铅(螺旋)偏差

  通常在4个均匀的牙齿或间隙上测量。测量每个牙齿或牙齿的左右牙齿表面。分析区域L◆通常为齿轮齿面宽度b的80%。

  齿轮计算器示例

  F◆

  总引线偏差

  分析区域L中的齿面轨迹的最高点和最低点之间的距离◆垂直于零误差参考线测量。符合ISO或DIN标准时,请在分析区域之外包括任何高点。

  FHé

  导程斜率偏差

  通过牙齿表面轨迹的最佳拟合参考线的正偏差或负偏差。垂直于分析区域零误差参考线起点的测量。给定符号f时,Hé'该值来自齿轮总宽度的参考线。

  Ff _

  引线形式偏差

  最高参考线和最低参考线之间的距离,该最高参考线和最低参考线接触牙齿表面轨迹并平行于最佳拟合参考线。垂直于零误差参考线的测量。符合ISO或DIN标准时,请在分析区域之外包括任何高点。

  配置文件修改

  通常用于补偿负载下的齿偏,这会影响齿轮系统的负载和齿轮箱误差TE。左齿面和右齿面的修改可以相同或不同。

  Cα

  加冕礼

  从通常位于可用牙齿长度L处的点开始,以渐进弧形增加整个牙齿的浮雕Af。齐家强

  QQ:2850590582

  手机/微信:17744536447

  Fko

  提示和根部缓解

  凸纹,其中横向齿廓从尖端,尖端形状直径或齿根轮廓直径开始增加。它可以是线性,弧形或抛物线形。

  CH +

  压力角修正

  线性凸纹应用于可用轮廓长度L的全长Af。根据ISO 21771,正值可以去除尖端材料并增加有效压力角。

  领导者修改

  通常用于补偿影响齿轮面宽度的系统挠度和载荷分布。

  C◆

  铅冠

  齿面线的后角以弧形的方式连续增加。通常位于齿轮的端面宽度上。

  C•顶部C· 底部

  引线端救济

  在齿轮面宽度的一端或两端短距离上,可增加齿面线的宽。可以是线性的,弧形一样或抛物线的形状。

  CHé

  铅坡修改

  在齿轮的全面宽度上不断增加侧翼线的浮雕。它不一定是线性的。

  间距偏差

  以齿隙测量左侧翼间距和右齿面间距。

  例子 齿轮计算器

  FP

  单相邻间距偏差

  相邻俯仰误差是右侧翼或左齿面横向段中实际和标称单个圆形间距之间的差值。

  F美国

  连续间距的差异

  右侧齿面 (RF) 或左齿面 (LF) 的横向截面中连续实际单个圆形间距之间的差值。

  FPFpz/8

  累积圆形间距偏差。
              祁佳强

       QQ:2850590582

       手机/微信:17744536447

  FP从相邻间距误差的累积求和 f 的累积圆距误差 fP.

  Fpz/8z/8 音高≈累积圆球误差。

  FR

  径向运行

  从齿轮轴,这是所有齿隙的径向位置偏差范围。由所有齿隙中的球定义。

  齿厚

  牙齿厚度是通过物理牙齿测量的,但我们的齿轮检测机也能够根据要求测量齿位。

  MDkM博士

  MDk• 超过两个滚轮 M博士• 超过两个球

  直径 D 的两个球或滚轮之间的距离m坐在牙齿间隙,或尽可能接近180度。

  sn

  齿厚

  参考直径 d 的正常部分的圆形齿厚。

  WK

  基本切线(跨度)

  基切线(跨度)超过 k 齿数。正常截面中的线性距离与 k 齿数(与基代计 d 形成的圆柱体相切或尽可能接近)B.对于内部齿轮 k 是间隙数。

  DaDF

  提示和根直径

  测量 da尖端直径和 dF根直径。

  z - z

  z = 外部齿数。例如.20z = 20 个外部齿。

  -z = 内齿数。例如.-60z = 60 个内部牙齿。

 主要型号:

  P15、

  PF15、

  P20、

  PF20、

  PF20DU、

  PF20NM、

  P30、

  PF30DU、

  PF30NM、

  P40、

  PF40、

  PFN40NM、

  PF40DU、

  PF40NM、

  OFG40、

  P45、

  PF45、

  P55、

  PF55、

  P60、

  PF60、

  P70、

  PF70、

  P80、

  P-X

  P-DX、

  PR5、

  PR6、

  PREM6、

  RW3、

  RW4、

  BP60、

  PP35、

  PP60、

  TG112、

  J51

  XJ51、

  JHD51

  XJHD51、

  J52

  XJ52、

  NT61

  NH61、

  NTB122、

  NT122

  NH122
