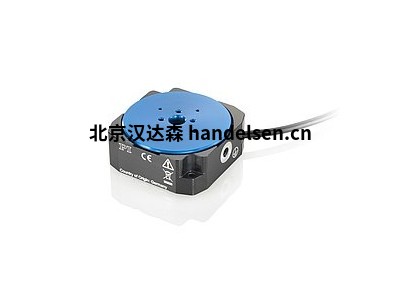

Physik Instrumente U-628 PILine®旋转驱动器

         紧凑：边缘长度 50 mm，高度 19 mm

　　快速、精确地定位负载：速度达到 720 °/s，最小增量运动到 51 μrad

　　无限旋转范围 >360°汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　驱动扭矩 25 mNm

　　关闭时自锁：节省能源并减少热量生成

　　用于更多应用领域的中央光圈

　　精密级旋转级

　　PILine®阶段特别适用于需要快速精确定位的应用。关闭时，自锁驱动器保持舞台机械稳定的位置。因此，能耗和热量产生大大减少。低占空比、电池供电或热敏的应用可受益于这些特性。轴的位置由编码器测量，光参考开关允许可靠的可重复运动。压电电机驱动原理及其电气操作价格低廉，可定制。

　　使用增量编码器进行高精度位置测量汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　非触觉光学编码器可最精确地直接测量平台上的位置。非线性、机械发挥或弹性变形对测量没有影响。

　　PILine®超声波压电电机

　　PILine 的一个整体®超声波压电电机是压电执行器，通过耦合元件预装到可移动的导导流道上。压电电执行器通过 100 到 200 kHz 之间的高频交流电压对超声波振荡产生兴奋。执行器的变形导致耦合元件相对于流道的周期性对角运动。创建的进给是每个周期几纳米;高频导致高速度。将压电执行器预装到流道上可确保在休息和关闭时自动锁定驱动器。

　　应用程序字段

　　微操作、自动化、生物技术、样品操作、样品定位、空间有限的应用、光学计量、真空应用达10种-6hPa(可选)

　　规格汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　运动

　　U-628.03

　　单位

　　宽容

　　活动轴

　　θZ

　　旋转范围

　　>360

　　°

　　速度，闭环

　　720

　　\/s

　　麦克斯。

　　最小增量运动

　　51

　　•拉德

　　类型。

　　双向可重复性

　　±102

　　•拉德

　　定位

　　U-628.03

　　单位

　　宽容

　　传感器类型

　　增量编码器

　　传感器分辨率

　　17

　　•拉德

　　机械性能

　　U-628.03

　　单位

　　宽容

　　负载能力/轴向力

　　5

　　N

　　麦克斯。

　　保持力

　　0.03

　　纳米

　　麦克斯。

　　驱动器属性

　　U-628.03

　　单位

　　宽容

　　电机类型

　　PILine®超声波压电电机，性能等级1

　　顺时针/逆时针驱动扭矩 (|Z)

　　0.025

　　纳米

　　麦克斯。

　　连接

　　U-628.03

　　单位

　　宽容

　　电机/传感器

　　1 × D 子 15 (m)

　　杂项

　　U-628.03

　　单位

　　宽容

　　参考开关

　　光学

　　工作温度

　　0 到 40

　　℃

　　材料

　　阳极氧化铝

　　质量

　　300

　　G

　　±5 %

　　电缆长度

　　1.5

　　m

　　±200 毫米 / -0 毫米

　　推荐电子产品

　　C-867.1U
