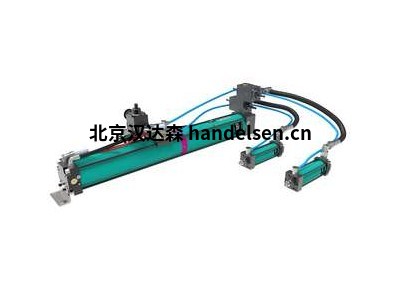

Tox气液增力缸X-KT 系列

　　TOX®-Powerpackage X-KT 系统适用于因缺乏空间而要求使用小型工作缸的应用。该系统包含气液增压器 X-ES 和单独的工作缸。一个增压器最多可连接六个工作缸。

　　选择怎样的组合取决于所需的作用力、周期时间和可用尺寸。当需要高趋近力和回撤力以及快速趋近时，可使用 X-AT + X-ES 组合。当需要较短的缸和经济高效的解决方案时，可使用 HZL + X-ES 组合。

　　TOX®-X-KT 系统在交付时已预先加注机油。组件独立运输，但可快速、轻松地完成安装。为此，液压缸配备了液压软管和 TOX®-Hydrosplit 联轴器。

　　请与我们联系，针对您的应用选择最佳组合。汉达森 祁佳强QQ：2850590582手机/微信：17744536447

　　使用 HZL 液压缸的 X-KT使用 X-AT 工作缸的 X-KT使用 HZL 液压缸的 X-KT 型 TOX®-气液增力缸

　　

冲压力:23 - 770 kN



　　总冲程:50 - 200 毫米

　　小巧的液压版驱动系统：可将多达六个 HZL 液压缸与一个 X-ES 增压器搭配使用。主要优势包括：小巧的尺寸、气油完全分离以及极具吸引力的价格。可实现任何动力冲程。

　　使用 HZL 的 X-KT 系统的独有特性

　　在前进冲程中使用固定挡块。

　　用于保护机油系统的动力旁路专利技术。

　　附带控制节气门 X。

　　可选的控制装置，例如提供动力冲程管路压力调节、动力冲程外部接通或外部减压。

　　应要求提供的可选特性：

　　冲程监测。

　　集成的线性位置传感器。

　　X-AT 型工作缸的 X-KT 型 TOX®-气液增力缸

　　

冲压力:21 - 1700 kN



　　总冲程:100 - 400 毫米

　　此 X-KT 系列包含一个 X-ES 型气液增压器，最多可驱动6个 X-AT 型工作缸。该系统具有高快进行程和返回力以及较短的节拍。可实现任何动力冲程。

　　使用 X-AT 的 X-KT 系统的独有特性

　　可搭配不超过设计规格 030 的冲程监测。

　　可搭配不超过设计规格 030 的外部线性位置传感器。

　　在前进冲程中使用带有弹性体阻尼的固定挡块。

　　用于返回冲程的液压终位阻尼专利技术和用于保护机油系统的动力旁路专利技术。

　　附带控制节气门 X。

　　可选的控制装置，例如提供动力冲程管路压力调节、动力冲程外部接通或外部减压。

　　TOX® PRESSOTECHNIK 气动液压驱动装置被称为 TOX®-Powerpackage，是一种节能型气动操作气液缸，具有集成的机油系统和自动激活的动力冲程。

　　容量和技术规格包括：2 到 2000 kN 的冲压力;长达 69 毫米的动力冲程(使用分体式系统 X-KT 可提供更长的动力冲程);长达 400 毫米的总冲程。气动液压驱动装置 TOX®-Powerpackage 已获专利的特性包括旁路系统、绝对气油分离功能，以及液压返回冲程阻尼系统。

　　如果您需要

　　更长的总冲程

　　更短的冲程长度

　　专用装配版本

　　可选的控制装置

　　I 快速趋近：

　　切换柱控制阀 A。工作活塞高速伸出，直至在任意冲程点受到阻力。此阻力会影响装配的动力冲程阀 B 的换向。

　　II 动力冲程：

　　增压活塞封闭高压舱，并将工作区内的机油压缩至高达 400 巴的压力。此油压将压力应用于工作活塞 1 的后部并启动动力冲程。

　　III 返回冲程：

　　在主控制阀 A 换向后，动力冲程阀自动排放高压舱。工作活塞和增压活塞返回到各自的初始位置。

　　德国Tox品牌成立于1978年，首款产品为一个动力室气缸，并随后开发并建立了完整的动力室生产线，1981年开发出了用于电阻焊枪的气缸，至此，Tox在钣金行业的发展踏上了告诉发展的轨道，如今已经成为钣金加工行业压力机和组件的全球供应商之一。

　　作为钣金连接、压力机驱动器、压力机和特殊机器领域等领域可靠的品牌之一，Tox的创新产品和解决方案总是带给客户惊喜，这源于Tox在工程专业多年的经验积累以及多年为客户量身定制个性化方案的丰富经验。

　　Tox品牌现状

　　如今，Tox在全球拥有超过1400名员工，也是钣金加工行业的领先供应商，为客户提供用于铆接，冲压，压入和铆接应用的驱动器，压力机和各种工具。特别是，汽车行业在全球范围内都依赖Tox的创新技术。

　　Tox始终致力于为全球客户服务，并遵循客户至上的原则，满足客户的各项需求，及时交付。

　　Tox产品经营范围

　　Tox机电驱动器、Tox气动液压驱动器、Tox压力机、Tox小型压力机、Tox控制器、Tox压力机机架、Tox小型冲床等

　　世界冲压及装配工业的行业先锋

　　TOX® PRESSOTECHNIK 成立于 1978 年，是现代制造企业最值得信赖的创新型合作伙伴。以其全球化的服务布局、庞大的产品体系和超过40年的行业经验，吸引了一大批全球领先的汽车制造厂商、驱动系统及板件连接供应商的青睐。我们发明了“TOX® 冲压圆点连接”专利技术 — 依据板件本身材料的挤压变形而连接。并开发了驱动装备，如TOX®-气液增力缸 ，该款驱动装备利用气动液压增力技术，可提供 2 - 2000 kN 的冲压力。针对汽车、制药、航空以及电子制造行业等，从单一的标准化组件，到针对不同工艺如压装、铆接、功能件压装等定制完整的解决方案。我们的宗旨是满足客户个性化需求的同时，帮助金属加工行业更好地提高生产效率。
