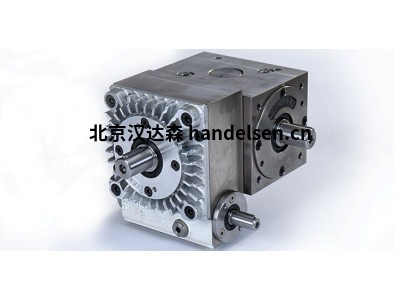

TANDLER行星斜面齿轮箱 SP2

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn

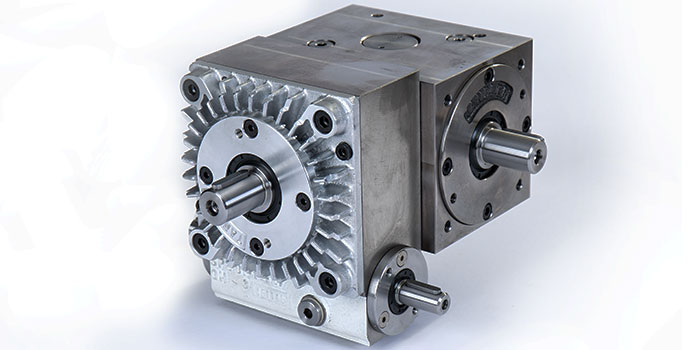

　　SP2 系列的 TANDLER 变速箱由行星齿轮组成，带可调速环齿轮，用于速度调制，螺旋斜面齿轮。这种组合可实现不同齿轮比的生成以及垂直输入的均等。SP2 齿轮箱是斜轴机器中各个站同步的的理想之选。当然，它们还可用于其他应用，例如测试设施或定位系统。

　　与所有 TANDLER 速度调制齿轮箱一样，SP2 系列的特点是反应速度非常快，因为它的惯性矩低，使用寿命长，维护要求低。此外，它们还提供极高的真实运行精度和低扭转性反弹。接地齿齿面满足对传输行为的最高要求。

　　技术数据

　　SP2

　　轴 d1 的比率i = n1：n2 = 1，66：1;1,33:1;1：1;1:1,2;1：1，5;1：2;1:3;1:3,75

　　轴比率 d2i = n2：n1 = 4，5：1;3,75:1;3:1;2：1;1，5：1;1,2:1;1：1;1:1,33

　　轴比 d3i = 135：1

　　齿轮箱尺寸12 个变速箱尺寸

　　最大扭矩2500牛米

　　轴 d1 时的最大速度1000 分钟-1

　　轴 d3 时的最大速度3000 分钟-1

　　输入和输出直角

　　速度调制齿轮箱

　　除了输入和输出外，这些 TANDLER 变速箱的运行速度还可以由第三轴叠加。例如，线轴的单个分支连续旋转，速度高达 10%或更慢，而不会限制主驱动器的精确和强大的传输。在进程必须完全同步运行的地方，经常使用此方法。

　　优势

　　高性能变速箱 + 安静操作

　　高精度和同心度

　　最小的反弹

　　螺旋斜面齿轮，合金碳化钢，硬化和打压，以获得最佳的表面接触

　　所有齿轮组可使用单体、环状、HPG-S 或接地齿面切割进行加工(参见螺旋斜面齿轮)

　　所有太阳齿轮和行星齿轮都穿着大小到质量 6

　　使用多启动蠕虫齿轮，速度调制比可以降低，以提高响应速度。

　　关于坦德勒

　　无限多种组合

　　这家家族企业目前拥有大约 200 名员工，他们负责制造专门针对客户需求定制的齿轮箱和齿轮。在生产产品时，公司十分重视实现最大精度。观看以下影片(7.5 分钟)，展示我们的生产能力和垂直整合范围

　　坦德勒·扎恩拉德-恩德·格特里贝布里克制造高精度齿轮箱和齿轮。TANDLER 集团与 Hürterei Tandler一起，其热处理厂包含所有制造流程，从设计到交付其完成的驱动器，包括 24 小时紧急服务。此外，热处理厂还经营外部公司提供的分合同服务。

　　TANDLER 的最新创新包括开发名为Tan-Ox ®的新热处理程序，以及设计和推出 ServoFoxx ®系列专为伺服电机而设计的变速箱。

　　自 1949 年以来，TANDLER 为各种行业制造了精密齿轮。从螺旋斜面齿轮箱和后来的速度调制齿轮箱开始，TANDLER产品提高了全球工艺机械的运行和性能。

　　TANDLER 提供高精度速度调制齿轮箱 1970 年，利用他们在行星齿轮箱阶段的知识®推出了 ServoFoxx 系列齿轮箱，行星和螺旋斜面齿轮箱的组合，提供最全面的齿轮箱范围。

　　如今，超过 200 名员工设计和制造高精度齿轮箱和齿轮，专为客户设计规格。

　　主要产品

　　TANDLER 齿轮箱

　　TANDLER 锥齿轮减速机

　　TANDLER 高性能齿轮箱

　　TANDLER 速度调制齿轮箱

　　TANDLER 行星锥齿轮箱组合

　　TANDLER 准双曲面齿轮箱组合

　　TANDLER 行星齿轮减速机

　　TANDLER 专用的齿轮箱

　　TANDLER 齿轮

　　TANDLER 螺旋锥齿轮

　　TANDLER 花键轴和花键轴连接

　　TANDLER 直齿圆柱齿轮和斜齿轮

　　TANDLER 内齿轮齿

　　TANDLER 锥齿轮

　　TANDLER 蜗轮蜗杆传动装置

　　TANDLER 齿轮齿条

　　TANDLER 赛车齿轮

　　型号示例

　　TANDLER S 522 Type: A1 Raederanordnung: III i=n1:n2=1:1

　　TANDLER Type: 01 ;Raederanordnung: ZA VI ;i=n1:n2=2:1;Serien-Nr. 146

　　TANDLER Type: 01;Raederanordnung: III;i=n1:n2=4:1;Serien-Nr. 146968

　　TANDLER C11.14080-0219 S2561

　　TANDLER HW 00

　　TANDLER HW-01-III i=n1:n2=1:1

　　TANDLER Pd2a1-1:1

　　TANDLER A1-1:1-Ⅲ

　　TANDLER SP2 B1-1:1-Ⅲ

　　TANDLER SP2 A1-1:1-III-2

　　TANDLER SP2 A1/1:1

　　TANDLER R57AQH140/3 ，i=6.41

　　TANDLER HWSB1-ZA-Ⅲ

　　TANDLER HWSB1-ZA-Ⅸ

　　TANDLER HWSB1-Ⅲ

　　TANDLER FS2B1-Ⅲ

　　TANDLER SP2 A1-1:1-III-R

　　TANDLER RA=III

　　TANDLER RA=ZA/VI

　　TANDLER RA=III/I=3:1

　　TANDLER STD A1 1:1.25 III

　　TANDLER STD A1 1:1.25III 138753

　　TANDLER HWK01-Ⅲ 1：1

　　TANDLER SKP2-FS2-01-1 16:1-75 S2844 PZMO 23-3200416 18-15379

　　TANDLER KS00-22P

　　TANDLER KS00-19P

　　TANDLER KS00-16P

　　TANDLER 22J6J=N1,N2=10:1

　　TANDLER PL2 FS 00-10:1

　　TANDLER 22J6J=N1,N2=6:1

　　TANDLER PL2 FS 00-5:1

　　TANDLER HRZ A1-III-1:1
