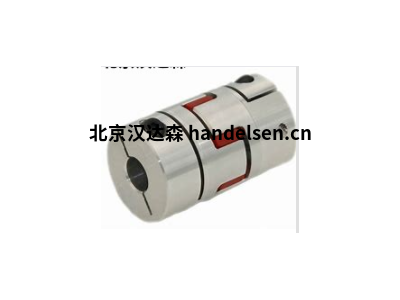

KTR弹性联轴器有什么作用



最小起订货量

  • 无限制

您可能还关注相似产品
  • 主营产品|阀门、泵、接头、传感器、风机、电机、联轴器、减速机、过滤器
  • 公司荣誉|
供应产品分类
  • 暂无分类
本页信息为汉达森 吴亚男原厂生产的产品“KTR弹性联轴器有什么作用”产品信息,如您想了解更多关于“KTR弹性联轴器有什么作用”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌KTR 有效期至长期有效 最后更新2021-03-05 14:02
浏览次数6

KTR弹性联轴器有什么作用

     KTR弹性联轴器有什么作用

KTR弹性联轴器弹性联轴器的作用是什么?
KTR联轴器

最佳答案

1、 用来把两轴联接在一起,机器运转时两轴不能分离,只有机器停车并将联接拆开后,两轴才能分离。

2、 传递运动和转矩;具有不同程度的轴向、径向、角向补偿性能;

3、 具有不同程度的减振、缓冲作用,改善传动系统的工作性能 包括各种非金属弹性元件挠性联轴器和金属弹性元件挠性联轴器

4、 各种弹性联轴器的结构不同,差异较大,在传动系统中的作用亦不尽相同 安全联轴器 KTR弹性联轴器吴亚男传递运动和转矩,过载安全保护.

KTR联轴器组成及原理

联轴器属于机械通用零部件范畴,用来联接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。

KTR联轴器由两部分组成,分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接,是机械产品轴系传动最常用的联接部件。20世纪后期国内外联轴器产品发展很快,在产品设计时如何从品种甚多、性能各异的各种联轴器中选用能满足机器要求的联轴器,对多数设计人员来讲,始终是一个困扰的问题。常用联轴器有膜片联轴器 ,鼓形齿式联轴器,万向联轴器,安全联轴器,KTR弹性联轴器吴亚男弹性联轴器及蛇形弹簧联轴器

KTR联轴器已经标准化。选择时先应根据工作要求选定合适的类型,然后按照轴的直径计算扭矩和转速,再从有关手册中查出适用的型号,最后对某些关键零件作必要的验算。

CLAMPEX胀紧套KTR131,CLAMPEX胀紧套KTR100,CLAMPEX胀紧套KTR150。

德国KTR万向节分为:G型和GD型带滑动轴承精密万向节,H型和HD型带滚针轴承精密万向节,GA型和HA型可伸缩精密万向节,精密万向节GR和HR带快速锁紧装置。


KTR各类型弹性联轴器介绍

1、弹性套柱销联轴器 (KTR REVOLEX KX):这种联轴器的构造与凸缘联轴器相似,只是用套有弹性套的柱销代替了联接螺栓。因为通过蛹状常用耐油橡胶,以提高其弹性。半联轴器与轴的配合孔可作成圆柱形或圆锥形。

2、弹性柱销联轴器(KTR POLY-NORM):工作时转矩通过两半联轴器及中间的尼龙柱销而传给从动轴。为了防止柱销脱落,在半联轴器的外侧,用螺钉固定了挡板。这种联轴器与弹性套柱销联轴器很相似,但转矩的能力很大,结构更为简单,KTR弹性177联1858轴3804器安装、制造方便,耐久性好,也有一定的缓冲和吸振能力,允许被联接两轴有一定的妯向位移,适用于轴向窜动较大、正反转变化较多和起动频繁的场合,由于尼龙柱销对温度较敏感,故使用温度限制在-20~+70°C的范围内。

3、星形弹性联轴器(KTR ROTEX):两半联轴器上均制有凸牙,用橡胶等类材料制成的星形弹性件,放置在两半联轴器的凸牙之间。工作时,星形弹性件受压缩并传递转矩。这种联轴器允许轴的径向位移为0.2mm,KTR弹性177联1858轴3804器偏角位移为1°30'。因弹性件只受压不受拉,工作情况有所改善,故寿命较长。

4、梅花形弹性联轴器(KTR ROTEX):其结构形式及工作原理与星形弹性联轴器相似,但半联轴器与轴配合的孔可作成圆柱形或圆锥形,并以梅花形弹性件取代星形弹性件。弹性件可根据使用要求选用不同硬度的聚氨酯橡胶、铸型尼龙等材料制造。工作温度范围为-35~+80°C,短时工作温度可达100°C,传递的公称转矩为16~25000Nm。
KTR 梅花弹性联轴器

5、膜片联轴器(KTR RADEX-N): 其弹性元件为一定数量的很薄的多边环形(或圆环形)金属膜片叠合而成的膜片组,在膜片的圆周上有若干个螺栓孔,用绞制孔用螺栓交错间隔与半联轴器相联接。这样将弹性元件上的弧段分为交错受压缩和受拉伸的两部分,拉伸部分传递转矩,压缩部分趋向皱折。当机组存在轴向、径向和角位移时,金属膜片便产生波状变形。

6、曲面齿联轴KTR BOWEX:用于挠性传动,在轴向,径向和角向有很强的纠偏能力。由于双曲面齿的结构能有效地避免因角向和径向偏差造成局部应力集中的现象,因而BOWEX二联轴器几乎不会产生磨损。KTR弹性177联1858轴3804器钢质轴套和尼龙齿套的材料配合保证了在连续传动中齿接触面之间的摩擦力非常小,不用维护。由于BOWEX.联轴器是双节式结构,角向和径向安装偏差产生的应力可以忽略,角速度不会出现周期性波动。BOWEX联轴器可以适用于水平和垂直安装,不需要任何特殊的装配工具。

7、波纹管联轴器(KTR TOOLFLEX)是用外形呈波纹状的薄壁管(波纹管)直接与两半联轴器焊接或粘接来传递运动的。这种联轴器的结构简单,外形尺寸小,加工安装方便,传动精度高,主要用于要求结构紧凑,传动精度较高的小功率精密机械和控制机构中.

 KTR ROTEX-14 AI-D、ROTEX-19 AI-D、ROTEX-38 EN-GJL-250、BOWEX M-24、KTR400- KTR 45*75、DSM180L、KTR203-38*65、RADEX-NN35 1.0-22/6.5-22、RADEX-NN35 6.5-KTR 19/6.5-22、ROTEX 19ST 98SHA18/18、KTR206-25*50、ROTEX 55、ROTEX 48、ROTEX 42、KTR ROTEX 75、IR400-U-A01-02-02-02-02-T1、KTR200-50x80、KTR200-55X85、KTR200-KTR 60x90、BOWEX M-32, D01032003、KTR 603 - 24x50、KTR 250 - 35x47、ktr 105-24x47、KTR ktr 250-8x15

 KTR轴套型式
KTR弹性联轴器
KTR基本型:AR ADR型(3部件)
KTR带中间体型:AZR型
KTR基本型:PKZ PKD 偏差 紧固螺丝 弹性元件
KTR弹性套柱销联轴器KTR联轴器汉达森吴亚男
KTR KT型 轮胎式弹性联轴器
KTR BOWEX曲面齿联轴器:基本系列、配IEC-电机的KTR联轴器
常见规格型号:
KTR弹性垫圈Rotex-Stern 110, 95 Shore A
KTR弹性177联1858轴3804器
KTR联轴器 ROTEX 110 GGG40 1459822
KTR弹性体 Rotex-Stern 110 64, ShoreDF
KTR联轴器 R28/38.28*35/25*35
KTR联轴器 ROTEX55-98ShA (31.75+5)
KTR联轴器 R 42.42x075-D-25
KTR联轴器 R 24.28-B-17
KTR联轴器 ROTEX42-98ShA(25.4+55)
KTR联轴器 PK550/8
KTR联轴器 PK400/12
KTR弹性177联1858轴3804器
KTR联轴器 COUPLING24/28 98SHA-GS 2.6-20 6.0-17PC1
KTR联轴器 COUPLINGGS24/28 98SHA-GS 2,5-D24H7 2,5-D17H7PC2
KTR联轴器 COUPLINGROTEX 19ST 98SHA1-D20/1a-D24PC2
KTR联轴器 ROTEX19
KTR联轴器 ROTEX 24 ST 92SHA 1-DIA24/1-DIA28
KTR联轴器 ROTEX90 98SHA
KTR联轴器 IR400-U-A01-02-02-02-02-02-T1
KTR联轴器 NVT-37-9-0-320-250-D3
KTR联轴器 M146239 GR42 53907-3-1 200℃
KTR联轴器 ROTEX28
KTR联轴器 ROTEX-42(GG25 12NR)
KTR联轴器 ROTEX 75 ST 95SHA 80*100/50*85
ROTEX 90 ST 95SHA 80*125/50*100
ROTEX 65 ST 95SHA 75*100/50*75
ROTEX 42 ST 98SHA 48*75/40*50
ROTEX 48 ST 98SHA 60*80/40*56
ROTEX 42 ST 98SHA 55*75/50*50
R 75 SPIDER 95SHA
R 90 SPIDER 95SHA
R 65 SPIDER 95SHA
R 48 SPIDER 95SHA
ROTEX-19
ROTEX-65
ROTEX38 42X70/22X45(PK350)
ROTEX24 19X30/19X30(PK200)
KTR联轴器ROTEX-GR19/24/28
KTR联轴器 R28/38.28*35/25*35
KTR联轴器 ROTEX55-98ShA (31.75+5)
KTR联轴器 R 42.42x075-D-25
KTR联轴器 R 24.28-B-17
ROTEX GS65stahl 64 6.0Φ40-6.0Φ40联轴器
KTR弹性177联1858轴3804器
KTR联轴器ROTEX-GR19GR24GR28GR38
ktr联轴器 r28/38.28*35/25*35
ktr联轴器 rotex55-98sha 31.75+5)
ktr联轴器 r 42.42x075-d-25
KTR-ROTEX-GS14/19/24/28/38ZR1
KTR 型号: R24.28-19 10000001208
KTR 型号 GS19/24P
KTR Clampex KTR 250-45x59
KTR联轴器

KTR 弹性联轴器。

弹性联轴器是一种有弹性元件的挠性联轴器   这类联轴器因装有弹性元件,利用弹性元件的弹性变形来补偿两轴的偏斜和位移,同时弹性元件也具有缓冲和减振性能,弹性元件所能储蓄的能量越多,则联轴器的缓冲能力愈强;弹性元件的弹性滞后性能与弹性变形时零件间的摩擦功愈大、则联轴器的减振能力愈好。

德国本土采购,拼箱发货报关,德国技术,终身售后服务,货期保证,价格公道,欢迎垂询!如需更多信息欢迎垂询吴亚男
