PILAN工业壳牌和管热交换器
PILAN工业壳牌和管热交换器
系列 TP-A1 到 TP-F6
综合33个标准化单位，承担广泛的传热任务。
从 3KW 到 500 KW //从 30 l/min 到 900 l/min 的油流
三通设计，水入口和出水口放置在两端。
内管 O.D 6 毫米 x 0.3 毫米壁厚
外壳由铸铝制成，纯铜管，铝和板材的挡板和青铜的末端盖，NBR O环密封。
标准管板紧度通过锡焊接。
动力包机组、橡胶和塑料喷射机、油液压机、升降机。
液压油冷却器-A系列
型号A B C D E-F重量
TP-A1 195 72 38Ø86 3/4” 3
TP-A2 263 138 103Ø86 3/4” 3,5
TP-A3 349 225 189Ø86 3/4” 4
TP-A4 448 326 288电话Ø86 3/4” 4,7
TP-A5 576 450 415Ø86 3/4” 5,5
尺寸

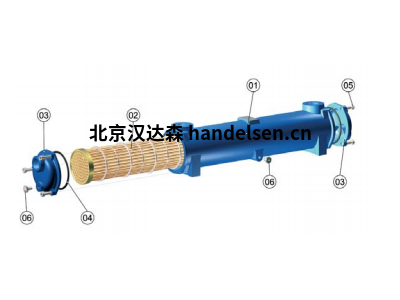

零件名称材料
1壳铝/青铜/铸铁
2管组
2.1铜管/铜镍/不锈钢
2.2管板黄铜/青铜
2.3铝挡板
2.4锡焊60/40
3个黄铜/青铜端盖
4密封件NBR/Viton
5钢盖螺钉
6个黄铜放油塞
零件和材料
性能图模型热
消散
（千瓦）
油
流动
（升/分钟）
水
流动
（升/分钟）
油
压力
放下
（巴）
水
压力
放下
（巴）
表面
（平方米）
TP-A1 3 30 15 0,10 0,02 0,13
TP-A2 6 46 23 0,19 0,05 0,22
TP-A3 9 56 28 0,36 0,09 0,32型
TP-A4 13 64 32 0,60 0,13 0,46
TP-A5 16 56 28 0,56 0,12 0,68型
流量
长度单位为毫米，直径单位为英寸/重量单位为千克
总布置图提供pdf或Auto Cad格式
根据要求。
注释材料表示工业装置的标准结构。
最大淡水流量：50 l/min（如果是海水，则为35 l/min）
指所示装置在给定油的平均工艺数据下的典型性能
出口温度：50ºC类；进水温度：25ºC、 油的粘度：38Cst
SAE 30和50型ºC。所选参数中的任何其他更改都可能导致
不同的机油冷却器选择。
使用右侧表格中显示的参数绘制图形。
有关机油压降图，请参阅单独的表格。
温度修正系数
当出油口和进水口之间的温度差超过
给定的25ºC应使用以下校正系数：
10º丙：0.4/15º丙：0.6/20º丙：0.8/30º丙：1.2/35º丙：1.4/40ºC类：
1.6（KW乘以适当的校正系数）。
流量修正系数
对于水流量而不是油流量的50%，应使用以下校正系数：
25%：0.8/100%：1.2（将流速乘以适当的校正系数）。
皮兰管壳式换热器采用三通管设计
烟囱布置，冷却液入口和出口在相对的侧面和
逆流流体。管组为全浮式，因此存在热应力
在简化维护操作的同时，最大限度地降低了成本。
皮兰® 各种工业管壳式换热器适用于
任何类型的传热流体，加热或冷却过程流体。它的用途
仅限于液相液体，材料相容性应
观察。
最大允许工作压力：油14巴，水10巴*最大允许工作压力：120巴ºC（180）ºC带氟橡胶密封件）
*测试标准：BS6755在20 bar下进行稳定性测试，密封
