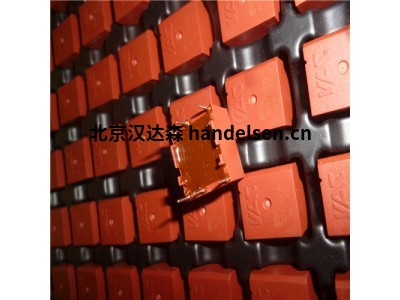

德国Vacuumschmelze 闭环电流传感器

　　德国Vacuumschmelze 闭环电流传感器

　　闭环电流传感器与VAC发明的磁性探测器作为零场探测器，精度最高。VAC 电流传感器覆盖 1.5 A 至 1，700 A 之间的额定电流。

　　好处：

　　低上升时间

　　最高精度为 0.4 至 0.7%

　　频率范围直流至200 kHz

　　全温尺度无温度漂移

　　UL 列表

　　性能优于具有霍尔元素的传感器

　　驱动器的频率转换器

　　光伏逆变器

　　风力发电转换器

　　电子移动充电站

　　焊接逆变器

　　切换模式电源

　　机器人

　　一般特征

　　Closed Loop Current Sensors

　　供应电压和输出变量 单极 +5 V：

　　电压输出双极± 12 V，± 15 V 或± 24 V：

　　当前输出

　　最大环境温度 +85 °C*

　　频率范围 直流至 200 kHz*

　　最大错误 ≤ 0.7%

　　VAC 闭环电流传感器的功能原理

　　当前 IP要测量，在软磁芯中产生通量。传感器电子元件通过补偿电流 IS 在相反的方向生成通量，并将通量的总和控制为零。这是通过磁场探测器完成的，磁场探针位于核心的空隙中。在几千赫以上的频率下，磁系统由主绕绕、磁芯和二次绕绕功能组成，独立于电子作为电流变压器。

　　补偿电流在数量和形状上对应于主电流除以次次缠绕的转弯

　　次数。电压可以从测量电阻中提取。闭环电流传感器的主要优点是测量精度高，上升时间低，带宽宽广。带磁性探头的 VAC 闭环传感器在整个应用温度范围内的精度比具有 Hall 元素的传感器更高。

　　当前形状

　　通常，在功率电子装置中测量的运行电流是直流或交替电流，最大可达 100 Hz，振幅很高。它们被功率半导体的开关电流叠加，这些电流可以达到单位到两位数的 kHz 范围，谐波可达三位数的范围。它们的振幅要低得多。我们当前的传感器是针对这种类型的电流设计的。如果高频组件的振幅永久较大，则可能会发生传感器核心的过热。因此，除了要测量的电流水平外，其形状还对传感器的损失和加热有影响。

　　主导体在当前传感器中的定位与主开口

　　在补偿传感器中，在传感器核心中检测到主电流产生的磁通量，并由同样大的逆极性通量进行补偿。虽然我们的传感器在设计上具有很强的磁性，但这种测量原理的最佳功能并不完全独立于导体在磁电路中的位置，也不独立于外部电流承载导体相对于磁电路和零场探针传感器的位置。同样重要的是电流的振幅和频率。由此产生的影响会影响传感器的动态特性、高浓度的测量精度以及可能的加热。如果将导体集中置于传感器开口，并且当前传感器周围的邻近区域不受导体携带高电流的控制，则将实现最佳结果。更多信息可应要求提供。

　　进行和辐射排放

　　在非常不利的条件下，干扰信号的辐照可能会对传感器产生影响。低频或中频干扰是由于磁场造成的，例如来自电源扼流圈或变压器。高频干扰(通常在数百 MHz 范围内)可直接注入传感器或通过连接引线。当前传感器上可能产生的高频效应是否对应用有实际影响取决于外壳的屏蔽设计。"根据 IEC 61000-4-3：2010，对不同系列的 VAC 电流传感器进行电磁兼容性测试。请联系我们，询问测试的当前状态。

　　"偏移波纹"

　　由于VAC传感器的原理，内部探针信号的残余物没有完全抑制。此信号的频率为 400 kHz 或更多。它是零对称的，在至少一个周期内集成时不会影响测量精度。此外，它可以通过一个简单的低通滤光片(电容器平行于测量电阻器)进一步减少。我们数据表中显示的所谓"偏移波纹"iOSS实际上不是偏移。

　　参考电压 VREF 进出

　　可选参考引脚V裁判可用作输入或输出。因此，内部生成的参考参考参考外可作为输出或外部参考REF路由在可以作为输入连接到传感器。建议评估输出电压 V外与 REF 中连接的精确参考点不同外输出， 而不是对 Gnd 。这样做， 可以实现当前传感器的最低偏移值。

　　公司简介

　　VAC 是磁性材料和解决方案的领先制造商

　　我们热情地推进今天和明天的技术。作为可靠的合作伙伴，我们与客户合作开发应用解决方案，以满足不断增长的需求。我们通过突破性的解决方案突破技术界限。使用我们的材料以及精炼的解决方案及其特殊的磁性特性是使客户系统更小、更轻、更高效以及最后(但最不重要)更安全的关键。因此，我们为节约资源和保护环境作出积极贡献。

　　高-伟#177-1070-4891;QQ-285-336-9888

　　VAC 在全球多个生产工厂拥有 4，300 多名员工。我们的每个生产设施都经过优化，以生产特定的产品组。我们的客户从我们专注的生产过程中从成本和效率中获益。此外，我们的全球制造网络确保了供应链的连续性。

　　主要型号：

　　T60004-L2016-W620

　　T60004-L2016-W619

　　T60004-L2022-W867

　　T60004-L2025-W622

　　T60004-L2025-W621

　　T60004-L2030-W676

　　T60004-L2030-W911

　　T60004-L2040-W624

　　T60004-L2040-W623

　　T60004-L2045-W886

　　T60004-L2050-W626

　　T60004-L2050-W625

　　T60004-L2063-W627

　　T60405-A6166-X021

　　T60405-A6161-X003

　　高-伟#177-1070-4891

　　QQ-285-336-9888

　　T60004-L2016-W620

　　T60004-L2016-W619

　　T60004-L2022-W867

　　T60004-L2025-W622

　　T60004-L2025-W621

　　T60004-L2030-W676

　　T60004-L2030-W911

　　T60004-L2040-W624

　　T60004-L2040-W623

　　T60004-L2045-W886

　　T60004-L2050-W626

　　T60004-L2050-W625

　　T60004-L2063-W627

　　T60405-A6166-X021

　　T60405-A6161-X003

　　T60004-L2063-W721

　　T60004-L2080-W628

　　T60004-L2080-W722

　　T60004-L2100-W629

　　T60004-L2100-W723

　　T60004-L2130-W567

　　T60004-L2130-W630

　　T60004-L2130-W587

　　T60004-L2160-W631

　　T60004-L2160-W720

　　T60004-L2194-V105

　　T60004-L2194-W908

　　高-伟#177-1070-4891

　　QQ-285-336-9888

　　T60004-L2016-W620

　　T60004-L2016-W619

　　T60004-L2022-W867

　　T60004-L2025-W622

　　T60004-L2025-W621

　　T60004-L2030-W676

　　T60004-L2030-W911

　　T60004-L2040-W624

　　T60004-L2040-W623

　　T60004-L2045-W886

　　T60004-L2050-W626

　　T60004-L2050-W625

　　T60004-L2063-W627

　　T60405-A6166-X021

　　T60405-A6161-X003

　　T60004-L2063-W721

　　T60004-L2080-W628

　　T60004-L2080-W722

　　T60004-L2100-W629

　　T60004-L2100-W723

　　T60004-L2130-W567

　　T60004-L2130-W630

　　T60004-L2130-W587

　　T60004-L2160-W631

　　T60004-L2160-W720

　　T60004-L2194-V105

　　T60004-L2194-W908
