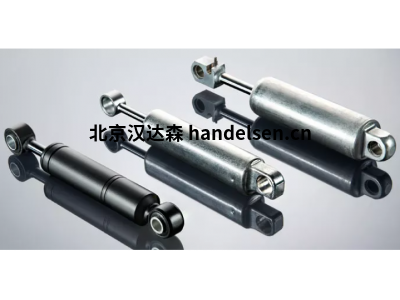

SUSPA气弹簧16-4系列简介
SUSPA气弹簧16-4系列简介
管径22毫米；
最小管长度85mm；
螺纹管端M8 x 1.25毫米；
力范围最小力： 100N；
最大力： 1000 N。
杆直径10mm；
螺纹杆端M8 x 1.25毫米；
最大管长度535mm；
| 吴亚男 QQ：2853369884 手机：17718583804 电话：010-64714988-212 传真：010-64714988-668 邮件：tk2@handelsen.cn |
 |
 |
最小管长度85mm；
螺纹管端M8 x 1.25毫米；
力范围最小力： 100N；
最大力： 1000 N。
杆直径10mm；
螺纹杆端M8 x 1.25毫米；
最大管长度535mm；
SUSPA型号：
SUSPA气弹簧 16-1
SUSPA气弹簧 16-2
SUSPA气弹簧 16-3
选择螺纹连接到气缸上的端部配件时，检查端部配件螺纹是否与气缸上的螺纹匹配。从第7页开始，有关这方面的信息包含在每个系列16产品说明的表格中。如果需要U形夹端部配件，请选择小于为模型指定的孔直径的枢轴销。
与U形夹型端部配件的任何偏差都可能导致粘结，这可能对系统的运行特性和气缸的耐久性产生不利影响。
选择最灵活的端部配件。球座比U形夹和孔眼更能防止错位。
与U形夹型端部配件的任何偏差都可能导致粘结，这可能对系统的运行特性和气缸的耐久性产生不利影响。
选择最灵活的端部配件。球座比U形夹和孔眼更能防止错位。
SUSPA型号：
SUSPA气弹簧 16-4
SUSPA气弹簧 16-6
SUSPA气弹簧 X16-2-172-100-AM6-BM6
对于16-1型气缸，选择一根比我们发布的方向指定的长度长27mm的管；37毫米附加管
16-2、16-3和16-4气缸的长度。该最小值（可超过该值）使气缸（如16-4-262-200型-（端部配件）-（P1力）成为可能。未安装16-4-180-175-（端部配件）-（P1力）气缸推荐。
SUSPA型号：
SUSPA气弹簧 X16-2-132-80-AM6-BM6
SUSPA气弹簧 X16-2-201-150-AM6-BM6
SUSPA气弹簧 X16-2-237-160-AM6-BM6
SUSPA气弹簧 X16-4-129-85-AM8-BM8
确定油缸的延伸长度。油缸的完全延伸长度可通过添加管长度、杆行程和两个端部配件长度来计算。圆柱体的实体长度可以通过添加管长度和两个端部配件长度来确定。不建议将圆柱体设计为圆柱体的实心（压缩）长度。10毫米的未使用冲程（在压缩位置）通常设计为允许安装位置公差和超程的系统。
SUSPA气弹簧16-4系列简介
