专业销售roemheld气动摆动夹RHI-S027

 专业销售roemheld气动摆动夹RHI-S027

  顶法兰,气动解夹监测可选

祁佳强
QQ:2850590582  点击这里给我发消息
手机:17744536447
电话:010-64714988-216
传真:010-64714988-668
邮件:tk7@handelsen.cn
祁佳强邮箱:tk7@handelsen.cn电话:010-64714988-216 祁佳强微信二维码

  双作用,操作压力范围2。6 酒吧

  应用

  气动回转夹与锁定保持夹紧力

  - 在气动线压力下降的情况下;

  • 如果气动夹紧夹具

  的供应线必须以夹紧模式脱钩,例如用于夹紧托盘。

  描述

  气动回转夹是一个拉式圆柱体,其中总冲程的一部分用于摆动活塞。

  由于摆动机制坚固,夹紧臂的角度位置在装卸过程中与工作件轻微碰撞后保持不变。此外,夹紧过程中的碰撞也不重要。

  当工作件高度在指定夹紧范围内时,活塞会自动锁定。如果活塞被锁定,气动线可以减压或完全脱钩。

  活塞在解压过程中被最小的压力解锁。

  气动操作的摆动夹

  气动回转夹用于夹紧工作件时,它必须保持夹紧区域没有表带和夹紧组件的不受限制的工作件装卸。气动回转夹用于仅需要低夹紧力的应用。安装的磁活塞允许监控夹紧和拆盖位置。

  应用

  功能

  回转夹是拉式圆柱体,其中总冲程的一部分用于摆动活塞(摆动冲程)和拧紧臂。

  功能

  描述

  给元素加压时,夹紧臂摆动并降低 90° 到夹紧位置,然后降低到夹紧点。位置监控提供有关活塞位置的必要信息,但未提供关于夹紧臂位置的信息。监控由电子传感器(参见附件)进行,可检测磁活塞的磁场。开关点可以通过磁传感器的位移不断调整。

  材料

  回转夹具有耐腐蚀质量。导衬、外壳、活塞和法兰均由氧化铝制成。活塞棒由不锈钢制成。

  摆动方向

  90° 摆动角度,可逆时针或逆时针摆动运动。

  "摆动方向 cw" 指定活塞从扩展位置(离位)开始的顺时针旋转。因此,"摆动方向 ccw"是逆时针旋转。

  摆动方向

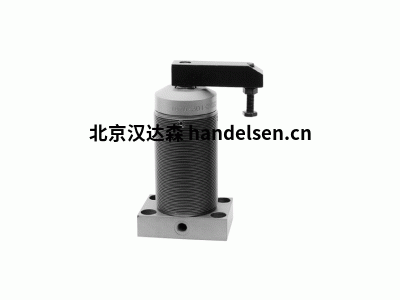

  螺纹体类型 J 7.201

  在固定装置上,法兰型秋千夹(法兰是配件)或带相应领子螺母的螺纹体类型可以轻松调整到不同的工作件高度。

  螺纹体类型 J7.201

  块类型 J7.202

  用于固定,身体配有纵向和交叉孔。空气供应可以通过连接线程或钻通道在底部或宽侧(K版)影响。

  顶级法兰类型 J 7.203

  在固定装置上,法兰型秋千夹或带相应领螺母的螺纹体类型可以轻松调整到不同的工作件高度。空气供应可以通过连接线或法兰底部的钻道进行。

  磁性传感器位置监控

  永磁体固定在活塞上,磁性电子传感器检测到其磁场。

  与传统的里德开关相比,电子磁性传感器具有以下

  优点:

  对冲击和振动漠不关心

  无弹跳输出信号

  只有一个开关点

  耐磨

  防止反向电池

  防止短路

  电气连接是按照传统的感应接近开关进行。

  最多可连接四个磁性传感器。

  通过摆动夹体的软管夹(图 12)修复螺纹体类型 J7.201 的磁

  传感器。在块类型 J7.202 (图 13) 和顶部法兰类型 J7.203 中,它们固定在机身的插槽中。

  J7.203 - 带磁性传感器的位置监控

  J7.202 - 带磁性传感器的位置监控

  J7.201 - 带磁性传感器的位置监控

  重要说明

  这些气动元件的操作必须使用额外的服务单元(图15),以确保夹紧元件提供正确准备的压缩空气。

  在任何情况下,摆动运动都不得受到阻碍。

  使用具有其他长度的特殊夹紧臂时,不得超过夹紧力图中显示的相应操作压力。

  服务单位准备压缩空气

  科技

  夹臂位置

  要定位夹紧臂或夹具,通常使用回转夹活塞的锥座。

  锥比为 1 比 10。此位置对于所有类型的一个大小相同。

  操作压力

  最大可受理操作压力为 7 条。

  最低可受理操作压力为 3 条。

  摆动角度的耐受性

  是±2°。

  尺寸容差

  没有容差数据的尺寸与 DIN ISO 2768 -mH 的一般容差相对应。

  带磁性传感器的摆动夹

  永磁体固定在活塞上,磁性电子传感器检测到其磁场。

  - 通过相邻的磁性部件(例如钢部件)影响磁场:

  为了保证完美的功能,建议磁传感器和磁性元件之间保持至少 25 到 30 mm 的距离。功能确实有可能与较小的距离,但这在很大程度上取决于个别情况的适合。因此,普通钢螺栓通常也可用于固定气缸。在边缘情况下,非磁性钢(例如 VA 螺丝)的螺丝可导致磁场的改善。

  - 通过相邻磁传感器影响磁场

  如果安装几个带磁性传感器的块状气缸,磁性传感器可能会产生相互影响并发生故障。磁性钢板可以帮助放置在块缸之间,即磁性传感器,作为屏蔽。

  - 对电压供应的需求

  参见数据表 G2.140

  - 路径和切换约 3 MM 的歇斯底里

  在调整磁性传感器时,必须已经考虑这一点。对于静态活塞,磁传感器必须始终从相反的方向向前推进到活塞。

  RHI-S027 气动摆动夹与锁定

  J7.201 气动回转夹

  J7.202 气动回转夹

  J7.203 气动回转夹
