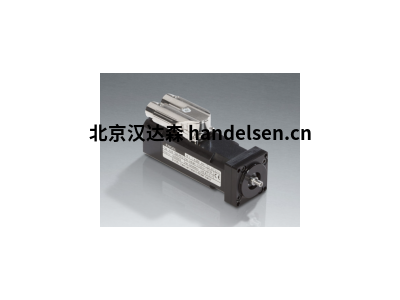

ENGEL电机HFI 2630直供
| 武志鹏 QQ：2850590584 手机：17718588643 电话：010-64714988-214 传真：010-64714988-668 邮件：tk3@handelsen.cn |
 |
 |
ENGEL电机HFI 2630直供
ENGEL Elektroantriebe
HFI 2630 HFI 2660电气数据：
相数 3 3
极数 6 6
终端电阻 4) W 0.18 / 0.75 0.11 / 0.43
电感 4) mH 0.16 / 0.62 0.11 / 0.44
电压常数 1) *) V / 1000 rpm 3.6 / 7.0 4.4 / 8.8
扭矩常数 1) *) Nm / A 0.030 / 0.058 0.036 / 0.073
电时间常数 ms 0.9 1.0
型号 HFI 2630 HFI 2660产品参数：
最高转速 rpm 5000 4000
母线电压 VDC 24/48 24/48 ± 20%
额定转速 rpm 4000 3000
标称电流 2) ADC 8.8 / 4.4 10.6 / 5.3
标称功率 2) *) W 150 190
操作到 VDE 0530 S1
保护符合 VDE 0530 IP 54
旋转方向可逆
结构形状符合 VDE 0530 IM B5 - 通过端板对齐
连接器的种类（见下文）
机械数据：
电机转动惯量 kgm2 0.009 * 10-3 0.018 * 10-3
额定扭矩 2) *) Nm 0.36 0.61
峰值扭矩 *) Nm 0.75 1.3
速度调节常数 N-1 cm-1 rpm 19 7
机械时间常数 ms 2 1.5
摩擦力矩 Nm 0.035 0.035
转子重量 kg 0.18 0.30
总重量 kg 1.2 1.6
球轴承 A/B 侧 6000/608 6000/608
阻燃剂
(允许径向轴载荷) 3) N 100 100
FA（允许轴向轴负荷） N 40 40
ENGEL Elektroantriebe
HFI 2630 HFI 2660热数据：
环境温度范围°C 0 ... 40 0 ... 40
隔离到 VDE 0530 F F
热时间常数 min 15 20
温升 不适用K/W 0.85 0.82
ENGEL Elektroantriebe
HFI 2630 HFI 2660驻车制动：
静态制动扭矩 Nm 2 2 自动激活
功率 W 10 10
质量转动惯量 kgm2 0.0068 * 10-3 0.0068 * 10-3
电机重量包括驻车制动器 kg 1.45 1.85
ENGEL电机HFI 2630直供
