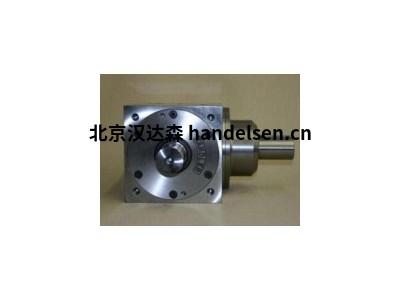

专业销售TANDLER齿轮箱HYP FS2
HYP FS2
准双曲面变速箱标准版
| 祁佳强 QQ：2850590582 手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
TANDLER描述：ServoFoxx ®双曲面齿轮箱HYP FS2
新的TANDLER双曲面双曲面齿轮箱标配一个普通输出轴。可以免费提供输出轴上的钥匙。由于采用了单级设计(比率高达15：1)，因此可以实现极低的反冲和传输误差。在ServoFoxx ®准双曲面的输入是经由凸缘和两部分的耦合-适合几乎任何伺服电机。
技术数据
HYPOID齿轮箱HYP FS2
变速箱尺寸提供8种变速箱尺寸
比率5：1-8：1-10：1-12：1-15：1可应要求提供
其他比例
扭力2.118 Nm
速度3.000分钟-1 根据要求提供
更高的速度
反冲≤6'
减少反冲≤3'
输出轴直径从20到70mm，取决于变速箱尺寸
电机轴直径从8到55mm，取决于变速箱尺寸
HYP FS2硬件| HWS
空心轴或空心轴和收缩盘的准双曲面齿轮箱
TANDLER说明：ServoFoxx准双曲面齿轮箱HYP FS2 HW | HWS
变体HYP FS2硬件
在硬件版本中，输出侧配置为带键槽的淬硬且磨削的空心轴。因此，通过轴和键进行简单的连接是可行的。轴的高表面硬度可防止形状锁合的过早磨损。
变体HYP FS2 HWS
HWS设计带有空心空心轴和收缩盘，具有牢固的正连接。这完全没有间隙，可以抵抗冲击或反向负载。
技术数据
HYPOID齿轮箱HYP FS2硬件| HWS
变速箱尺寸提供8种变速箱尺寸
比率5：1-8：1-10：1-12：1-15：1可应要求提供
其他比例
扭力2.118 Nm
速度3.000分钟-1 根据要求提供
更高的速度
反冲≤6'
减少反冲≤3'
输出轴直径从16到70mm(HW)和从20到70mm(HWS)，具体取决于变速箱尺寸
电机轴直径从8到55mm，取决于变速箱尺寸
HYP FS2射频
带有机器人法兰的准双曲面齿轮箱
TANDLER描述：ServoFoxx ®准双曲面齿轮箱HYP FS2 RF
通过RF设计，可以将符合EN ISO 9409-1的工业机器人应用工具安装到机器人法兰上。在这里，我们可以提供ServoFoxx ®双曲面作为替代传统的行星齿轮箱，因为直角输出节省了重要的安装空间。
技术数据
HYPOID齿轮箱HYP FS2 RF
变速箱尺寸提供8种变速箱尺寸
比率5：1-8：1-10：1-12：1-15：1可应要求提供
其他比例
扭力2.118 Nm
速度3.000分钟-1 根据要求提供
更高的速度
反冲≤6'
减少反冲≤3'
输出法兰直径从50到160mm，取决于变速箱尺寸
电机轴直径从8到55mm，取决于变速箱尺寸
ServoFoxx ®准双曲面齿轮箱的动态伺服电机专门设计的。他们能够在一个阶段以高精度和低反冲实现高传动比。
我们的新型准双曲面齿轮箱维护成本低，终身润滑，在输入处具有耐腐蚀的表面光洁度和无反冲的扭转刚性联轴器。
比率从5：1到15：1，具体取决于齿轮箱的尺寸。每种变速箱尺寸的所有传动比都具有相同的尺寸。
输入处的可互换法兰盘和联轴器可满足伺服电机的电流范围。
德国TANDLER制造各种高精度齿轮箱和齿轮。产品包括所有的生产过程，从设计到交付再到完整的驱动单元。腾德勒发明了齿轮箱热处理方案，针对用户对伺服电机的不同要求，设计并推出了一系列伺服控制箱和齿轮箱。自 1949 年以来，TANDLER 制造的精密齿轮箱已用于许多行业。从低速、高速和更高速度的要求到调制变速箱，TANDLER产品都能很好地提高整套产品的运行和性能，产品随处可见。
自1970年TANDLER提供高精度高速调制齿轮箱以来，他们不断升级产品。 TANDLER行星齿轮箱已升级为ServoFoxx系列齿轮箱，结合行星齿轮和螺旋锥齿轮齿轮箱，提供全面的齿轮箱，以适应各种场合的使用范围。目前，TANDLER 200多名设计工程师可以根据客户的规格和要求设计和制造高精度齿轮传动。品种有：螺旋锥齿轮箱，扭矩可达8000牛米扭矩; PowerMaster变速箱，适用于高扭矩;调速齿轮箱，适用于同轴电缆和直角的所有应用;伺服齿轮箱、行星锥和法兰传动箱组合在一起; ServoStar 高性能联轴器和连接器可根据用户要求提供多轴输出齿轮箱。 Tandler减速机、变速机、Tandler螺旋锥齿轮箱可实现多轴输出。可实现六面六轴输出。产品按输入扭矩标准化、系列化。可供工程师自由选择。
