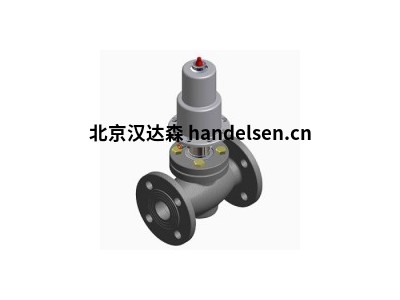

Burocco气动开关阀VPFA系列

开关阀的正确选择是工厂设计的重要因素。 定型中使用的流量值应为设计期间估计的最大值增加约20-40％。 阀门尺寸的计算通过使用流量系数CV来完成，该流量系数CV是每种阀门尺寸的特定值，在表“技术规格”中列出。

产品参数：

-关断作用方式详情咨询武工177*1858*8643

-NC- 常闭

-NO- 常开

-DE- 双作用

阀体材料

-AISI316 号不锈钢

-蜡铸工艺 (DN 15 - DN 100)

-锻造与电镀( DN 125 - DN 200)

阀座

-AISI316 号不锈钢详情咨询武工177*1858*8643

连接方式

-异径法兰PN 6 、PN 10 、PN 16 (材质AISI304/316）

-焊接

阀盖

-AISI316不锈钢

快速打开时阀塞动作为线性

-AISI316 ，带PTFE-PTFE/CG 插芯

-AISI316 ，采用硅/三元乙丙/氟橡胶插件（2）

填料箱

-标准PTFE环、viton环

-填料PTFE 环( DN 15/DN 50) (NPFL)

-填料PTFE 环+ 石墨温度200℃ (DN 15/DN 50) (NPFL)

伺服控制器（3）

-启动作用方式，最小4bar，最大8bar .

-材料：AISI304 锻钢

-气缸 Φ 63 、 Φ 82 、 Φ 118 、 Φ 136 、 Φ 153 、 Φ 235

-阀杆AISI316L 轧制钢， 采用双导件

-密封圈: NBR 、氟橡胶

-电流设备：定位器( N C 型〉

这类阀门可用于多个领域- 纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备.根据客户要求，可将阀门用于特殊领域。

Burocco气动开关阀VPFA技术参数

尺寸（DN）DN 15 -65

压力额定值PN16

连接法兰UNI / DIN PN16

类型密封 软（Class VI）

特性： 开/关

功能：带气动活塞（最大8 bar）

温度：-5至+180°C

Burocco气动开关阀VPFA基本配置

1阀体

2阀体垫片

3阀盖

4阀座

5阀塞

6阀杆

7填料箱

8阀门垫片

9环形螺母

10活塞

11弹簧

 详情咨询武工177*1858*8643

12执行器外壳

13手轮螺丝

14手轮

15阀杆导向件

16阀杆导向件

17阀杆唇密封

18活塞唇密封

19 Seeger环

20阀杆密封圈

21缸密封圈

22环形螺母密封圈

23活塞密封圈

24阀芯垫圈

25活塞垫圈

26螺丝

27螺丝

28螺母

29螺母

30螺母

31插销
