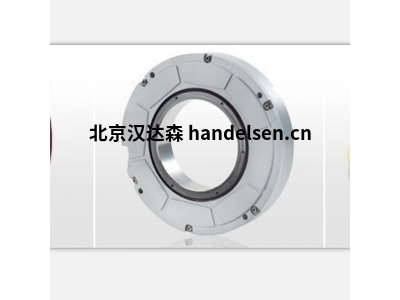

德国海德汉HEIDENHAIN角度编码器
德国海德汉HEIDENHAIN角度编码器
1、封闭式角度编码器、空心轴和内置定子联轴器的角度编码器
由于定子联轴器的结构和安装原因，轴进行角加速度时，定子联轴器必须只吸收轴承摩擦所导致的扭矩。因此RCN、RON和RPN角度编码器具有出色的动态性能。对内置定子联轴器的角度编码器，技术参数中的系统精度已包括联轴器的偏差。
优点：
尺寸小，适用于安装空间有限的地方
空心轴直径可达100 mm，便于穿电源线等
安装简单
2、封闭式角度编码器，采用分离联轴器
采用分离联轴器、实心轴的ROD角度编码器特别适用于轴转速高并要求较大公差的应用。高精度的联轴器允许± 1 mm以内的轴向运动。
3、光学扫描的模块型角度编码器
无内置轴承的ERA和ERO角度编码器（模块式角度编码器）适用于安装在机器部件或装置上。用于满足以下需求：
大直径空心轴（max大可达10 m的带尺）
轴转速高，max高可达20000 rpm
没有轴密封带来的附加启动扭矩
扇形角
| 高伟小组 QQ：2853369888 手机：17710704891 电话：010-64714988-215 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
4、磁性扫描的模块型角度编码器
海德汉公司的ERM系列模块化编码器由一 个磁栅鼓和一个磁阻传感器扫描单元组成。其测量基准MAGNODUR和磁阻扫描 原理使其对污染特别不敏感。
5、角度编码器模块
海德汉的角度编码器模块由角度编码器与高精度轴承组成，并已调整至最佳配合状态。该角度编码器模块的特点是测量精度及轴承精度高，且分辨率极高并具有最高重复精度。启动扭矩低，因此运动平稳。
产品系列：RCN RON RPN ROD ERP ERA ERM ECN EQN ERN ROC ROQ RIC RIQ ROD ECI EQI ERO。
ROD426 50 至10000 方波TTL/5V±10%
ROD466 50 至10000 方波TTL/10 至30V
ROD436 50 至5000 方波HTL/10 至30V Max.12000rpm/Max.300kHz
ROD456 50 至5000 正弦波11μApp/5V±5% Max.12000rpm≥160kHz
ROD486 1000 至5000 正弦波1Vpp/5V±10% Max.12000rpm≥180kHz
ROD420 50 至5000 方波TTL/5V±10%
ROD430 50 至5000 方波HTL/10 至30V Max.12000rpm/Max.300kHz
ROD450 50 至5000 正弦波1μApp/5V±5% Max.12000rpm/≥160kHz
ROD1020 100 至3600 方波TTL/5V±10% Max.10000rpm/Max.300kHz
ROD1030 5 至3600 方波HTL/10 至30V Max.10000rpm/Max.160kHz
ROD1050 1000 至3600 正弦波11μApp/5V±5% Max.10000rpm≥160kHz
ROD1080 100 至3600 正弦波1Vpp/5V±10% Max.10000rpm≥180kHz
ERN420 250 至5000 方波TTL/5V±10%
ERN460 250 至5000 方波TTL/10 至30V
ERN430 250 至5000 方波HTL/10 至30V Max.12000rpm/Max.300kHz
ERN480 1000 至5000 正弦波1Vpp/5V±10% Max.12000rpm/≥180kz
ERN420 250 至5000 方波TTL/5V±10%
ERN460 250 至5000 方波TTL/10 至30V
ERN430 250 至5000 方波HTL/10 至30V Max.12000rpm/Max.300kHz
ERN480 1000 至5000 正弦波1Vpp/5V±10% Max.12000rpm/≥180kz
ERN1020 100 至3600 方波TTL/5V±10% Max.10000rpm/Max.300kHz
ERN1030 5 至3600 方波HTL/10 至30V Max.10000rpm/Max.160kHz
ERN1080 100 至3600 正弦波1Vpp/5V±10% Max.10000rpm/≥180kHz
ERN120 5 至3600 方波TTL/5V±10% Max.6000rpm/Max.300kHz
ERN130 100 至3600 方波HTL/10 至30V Max.6000rpm/Max.300kHz
ERN180 1000 至5000 正弦波1Vpp/5V±10% Max.6000rpm/≥180kHz
